Co je soustružení v CNC?

Soustružení je obráběcí proces používaný k vytváření válcových dílů z různých materiálů, typicky kovu. Je to subtraktivní výrobní metoda, což znamená, že odebírá materiál z pevného obrobku, aby se dosáhlo požadovaného tvaru a rozměrů. Tento článek se ponoří do složitosti soustružnických operací se zvláštním zaměřením na CNC soustružnická centra, která jsou základním kamenem moderního, přesného soustružení.

Pochopení základů soustružení

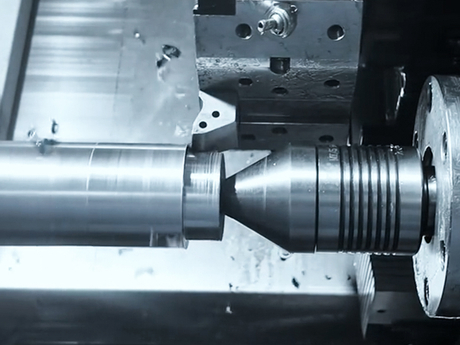

Ve svém jádru soustružení zahrnuje otáčení obrobku, zatímco se do něj vkládá stacionární řezný nástroj, přičemž se odebírá materiál, aby se vytvořil požadovaný tvar. Primárním pohybem je rotace obrobku, zatímco sekundárním pohybem je lineární pohyb řezného nástroje. Tento proces je schopen vyrábět širokou škálu válcových součástí, včetně:

• Hřídele

• Piny

• Pouzdra

• Náboje

Základní proces soustružení využívá dvě primární osy:

• X-osa: Tato osa řídí radiální pohyb řezného nástroje a určuje průměr hotové součásti.

• Osa Z: Tato osa řídí axiální pohyb řezného nástroje a určuje délku hotové součásti.

Evoluce soustružení: Od konvenčního k CNC

Tradičně se soustružení provádělo na ručních soustruzích, což vyžadovalo, aby kvalifikovaná obsluha ručně řídila pohyb řezného nástroje a otáčení obrobku. Nicméně vývoj technologie CNC (Computer Numerical Control) způsobil revoluci v procesu soustružení.

CNC soustružnická centra jsou automatizované obráběcí stroje, které využívají počítačové programy k řízení pohybu řezného nástroje a obrobku. Tato automatizace nabízí řadu výhod oproti konvenčním soustruhům, včetně:

• Vyšší přesnost a přesnost: CNC soustružnická centra mohou dosahovat extrémně úzkých tolerancí, což zajišťuje konzistenci a kvalitu hotových dílů.

• Vyšší výrobní rychlost: Automatizované operace umožňují rychlejší cykly a vyšší produktivitu.

• Snížené mzdové náklady: CNC stroje vyžadují méně zásahů obsluhy, což vede k nižším mzdovým nákladům.

• Výroba složitých součástí: CNC soustružnická centra, zejména ta s více osami, mohou vyrábět složité geometrie, které je obtížné nebo nemožné dosáhnout pomocí ručních soustruhů.

• Opakovatelnost: Jakmile je program vytvořen, CNC soustružnické centrum může opakovaně reprodukovat stejnou součást se stejnými rozměry.

Role CNC soustružnických center v moderní výrobě

CNC soustružnická centra se stala nepostradatelnou v různých průmyslových odvětvích, včetně:

• Automobilový průmysl: Výroba součástí motorů, dílů hnacího ústrojí a dalších důležitých součástí.

• Aerospace: Výroba vysoce přesných a vysoce pevných dílů pro letadla a kosmické lodě.

• Lékařství: Vytváření chirurgických nástrojů, implantátů a dalších lékařských zařízení.

• Energie: Výroba dílů pro turbíny, generátory a další energetická zařízení.

Díky všestrannosti a přesnosti CNC soustružnických center jsou ideální pro výrobu dílů, které vyžadují úzké tolerance, složité geometrie a vysokou povrchovou úpravu.

Typy CNC soustružnických center

CNC soustružnická centra jsou k dispozici v různých konfiguracích, z nichž každá je navržena pro specifické aplikace. Některé běžné typy zahrnují:

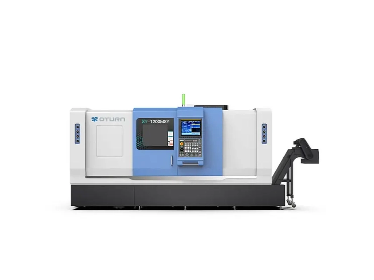

• CNC soustružnická centra se šikmým ložem: Tyto stroje se vyznačují konstrukcí se šikmým ložem, která zajišťuje lepší odvod třísek a snadnější přístup do pracovního prostoru. Jsou vhodné pro náročné řezací operace.

• CNC soustružnická centra s plochým ložem: Tyto stroje mají horizontální lože, díky čemuž jsou vhodné pro delší obrobky a aplikace, kde tok třísek není hlavním problémem.

• CNC soustružnická centra švýcarského typu: Tyto stroje jsou určeny pro vysoce přesnou, velkoobjemovou výrobu malých, složitých dílů. Vyznačují se posuvným vřeteníkem a vodicím pouzdrem, které poskytují vynikající oporu pro obrobek a minimalizují průhyb a vibrace.

• Víceosá CNC soustružnická centra: Tyto stroje mají další osy pohybu, jako je osa Y, osa B a osa C, což umožňuje složitější obráběcí operace, včetně frézování, vrtání a závitování. Tato všestrannost umožňuje výrobu dílů se složitými vlastnostmi a obrysy v jediném nastavení.

• CNC soustružnická centra Live Tooling: Tyto stroje jsou vybaveny motorizovanými nástroji, které mohou provádět operace frézování, vrtání a závitování. To eliminuje potřebu sekundárních operací na jiných strojích, zkracuje dobu výroby a zlepšuje efektivitu.

Výběr správného CNC soustružnického centra

Výběr vhodného CNC soustružnického centra pro vaše specifické potřeby vyžaduje pečlivé zvážení několika faktorů:

• Složitost součástí: Složitost součástí, které chcete vyrábět, bude určovat počet os a typ požadovaného stroje.

• Materiál: Různé materiály vyžadují různé řezné síly a nástroje. Ujistěte se, že stroj je schopen manipulovat s materiály, se kterými budete pracovat.

• Objem výroby: Velkoobjemová výroba může vyžadovat stroj s kratší dobou cyklu a vyšší tuhostí.

• Požadavky na přesnost: Pokud vaše díly vyžadují úzké tolerance, vyberte si stroj s vysokou přesností a tuhostí.

• Rozpočet: Cena CNC soustružnických center se liší v závislosti na jejich schopnostech a vlastnostech.

Závěr

Soustružení má za sebou dlouhou cestu od dob ručních soustruhů. CNC soustružnická centra způsobila revoluci v tomto odvětví a poskytují bezprecedentní úroveň přesnosti, účinnosti a všestrannosti. Pochopení různých typů CNC soustružnických center, jejich schopností a nejnovějších trendů je zásadní pro výrobce, kteří chtějí zůstat konkurenceschopní na dnešním náročném trhu. Jak technologie pokračuje vpřed, CNC soustružnická centra zůstanou v popředí výroby, pohánějí inovace a umožňují vytváření stále složitějších a sofistikovanějších dílů. Díky své schopnosti vyrábět díly s extrémně úzkými tolerancemi, složitou geometrií a vysokou povrchovou úpravou jsou CNC soustružnická centra nepostradatelnými nástroji pro širokou škálu průmyslových odvětví, od automobilového a leteckého průmyslu až po lékařství a energetiku. Přijetím nejnovějších pokroků v technologii CNC soustružnických center mohou výrobci odemknout nové úrovně produktivity, efektivity a konkurenceschopnosti a zajistit jejich úspěch v nadcházejících letech.
