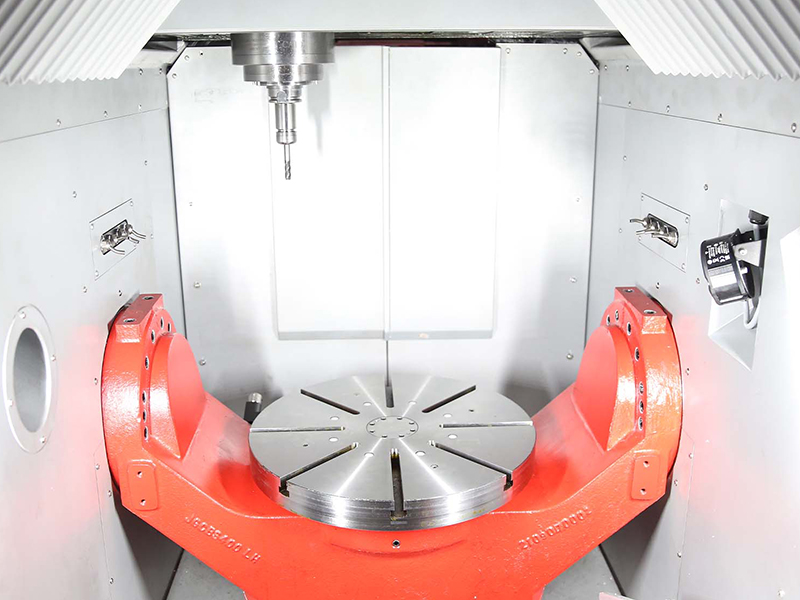

の工具雑誌 5 軸 CNC マシンは 重要な保管ユニットとして機能します。さまざまな切削工具を収納できます。このシステムにより、機械は加工作業中に工具を自動的に選択し、変更することができます。手動介入を回避できます。これにより、継続的な生産が維持されます。
効率的な 5 軸加工にはツールマガジンが不可欠です。これらにより、生産サイクルが大幅に短縮されます。さまざまなツールを必要とする複雑な部品を加工できます。これにより、ワークフローがシームレスで生産性が高くなります。
工具マガジンには切削工具が保管されています。これにより、5 軸 CNC マシンが工具を自動的に交換できるようになります。これにより、生産がより迅速かつ効率的になります。
さまざまなツールマガジンが存在します。これらには、チェーン、ドラム、ラック、ディスク タイプが含まれます。各タイプには、ツールの容量と速度に関して独自の利点と欠点があります。
ニーズに応じて工具マガジンをお選びください。使用するツールの数を考えてみましょう。どれくらいの速さでツールを交換する必要があるかを考慮してください。また、利用可能なワークショップスペースも確認してください。
定期的なメンテナンスにより、ツールマガジンは正常に機能し続けます。部品を頻繁に清掃し、注油してください。こうすることでトラブルを防ぎ、マガジンを長持ちさせることができます。
適切な工具管理により効率が向上します。使用前に工具を準備してください。工具寿命を追跡します。これによりダウンタイムが短縮され、良好な部品の製造に役立ちます。
5 軸 CNC マシンにはツールマガジンが不可欠です。すべての切削工具の中央保管ユニットとして機能します。このシステムにより、機械は自動工具交換を実行できるようになります。複雑な機械加工作業中に手動で介入する必要がなくなります。この自動化により、生産効率が大幅に向上します。サイクルタイムも短縮されます。さまざまな工具を必要とする部品であっても、機械を継続的に稼働させることができます。この機能は、5 軸 CNC 機械で行う複雑な作業にとって特に重要です。これにより、さまざまな加工ステップ間のシームレスな移行が保証されます。
一般的なツールマガジン システムは、いくつかの重要な部品で構成されています。まず、雑誌自体を持っています。これはツールを保持する物理的な構造です。チェーン、ドラム、ラック、ディスクなど、さまざまな形式があります。各フォームは、異なる容量とアクセス方法を提供します。第二に、ツールポットまたはツールホルダーはマガジン内の個々のツールを固定します。これらのホルダーにより、ツールが安定した状態に保たれ、すぐに使用できるようになります。 3 番目に、ツールチェンジャー機構がマガジンとスピンドルの間でツールを移動します。この機構にはロボット アームなどの装置が使用されることがよくあります。素早くツールを交換します。最後に、機械の制御システムがプロセス全体を管理します。これは、ツールチェンジャーにどのツールを選択するか、いつスワップを実行するかを指示します。この統合システムにより、正確かつ迅速な工具管理が保証されます。
チェーンタイプのツールマガジンは、連続したチェーンを使用して工具を保持し、搬送します。自転車のチェーンのようなものを想像していただけますが、ペダルの代わりに工具ポットが付いています。チェーンがループ状に動き、必要なツールを特定の位置に運びます。次に、ツールチェンジャーがツールを取り上げ、スピンドルに配置します。このシステムにより、多数のツールを比較的コンパクトなエリアに保管できます。チェーンは、正しいツール ポットがツール交換アームと位置合わせされるまで回転します。
チェーンマガジンにはいくつかの重要な利点があります。まず、非常に大きなツール容量を提供します。さまざまなツールを保管できるため、多数の操作を必要とする複雑な部品に最適です。これにより、手動でツールを変更する必要性が減ります。第二に、その設計により柔軟なレイアウト オプションが可能になります。多くの場合、さまざまなマシンの設置面積に合わせてチェーンを構成できます。この適応性は、ワークショップのスペースを最大限に活用するのに役立ちます。第三に、それらは一般に堅牢で信頼性があります。機械設計により、長期間にわたって一貫したパフォーマンスが保証されます。
チェーンマガジンには利点があるにもかかわらず、いくつかの欠点があります。重要な点の 1 つは、工具交換の速度です。通常、他のタイプのマガジンよりも速度が遅くなります。正しいツールを所定の位置に移動するにはチェーンを回転させる必要があり、時間がかかります。これは、特に頻繁に工具を交換するジョブの場合、全体のサイクル タイムに影響を与える可能性があります。もう 1 つの潜在的な問題は、その複雑さです。可動部品が増えると、摩耗やメンテナンスが必要になる可能性が高くなります。また、チェーンの設計により、非常に重い工具や特大の工具には適さない場合もあります。
現代の作業場ではドラム式の工具雑誌をよく見かけます。特徴的な円形のドラムまたはタレットが特徴です。このドラムには、円周上に正確に配置された個別のポケットが含まれています。各ポケットには特定の切削工具がしっかりと収納されており、すぐに使用できます。ドラムは正確に回転し、必要な工具を工具交換位置に正確に運びます。その後、専用の工具交換アームがその工具を素早く掴みます。その後、工具を機械の主軸に素早く搬送します。この効率的な設計により、非常に迅速な工具交換が容易になります。ドラムはスピンドルのすぐ近くに設置されることがよくあります。この戦略的な配置により、各ツールの移動距離が最小限に抑えられます。この直接的かつ迅速なアプローチにより、加工プロセス全体が大幅に加速されます。
ドラム マガジンは、製造業務にいくつかの魅力的な利点をもたらします。これらは、非常に迅速なツール交換を提供することで知られています。この機能により、生産効率とスループットが大幅に向上します。ドラムは、次に必要なツールに直接回転し、多くの場合は双方向で回転します。これにより、より長いシーケンスを繰り返す必要があるシステムと比較して、貴重な時間を節約できます。また、設置面積が非常にコンパクトであることも特徴です。そのため、ワークショップのスペースが重要な考慮事項となる機械に最適です。シンプルな機械設計により、非常に信頼性が高いことがわかります。一般に、可動部品が少ないほど摩耗や損傷が少なくなり、メンテナンスが軽減されます。シンプルで堅牢な構造が安定したパフォーマンスに貢献します。
ただし、ドラム マガジンには、慎重に評価する必要がある特定の制限があります。その主な欠点は、多くの場合、ツールの能力に関係します。通常、大型のチェーンマガジンに比べて保持できる工具の数は少なくなります。これは、非常に複雑な部品やジョブでは重大な問題になる可能性があります。このようなプロジェクトでは、さまざまな操作に非常に多様な特殊なツールが必要になることがよくあります。さらに、保管できる工具の物理的なサイズは、ドラムのポケットの寸法によって制限されることがよくあります。非常に長い工具や直径が大きい工具は、ドラムの指定されたポケットに快適に収まらない場合があります。特定の工具要件と製造する部品の範囲を注意深く評価する必要があります。これにより、ドラムマガジンが多様な制作ニーズに適切に対応できるようになります。
ラック型ツールマガジンは工具を直線的に配置します。長い棚または一連の棚として視覚化できます。各シェルフには複数のツール ホルダーが保持されます。ツールは一列に並んでいます。機械に新しい工具が必要になると、専用のツールチェンジャーがこのラックに沿って移動します。特定のツールの場所に直接移動します。次に、チェンジャーが必要なツールを選択します。工具を機械の主軸まで素早く搬送します。この直線的な動きにより、柔軟なレイアウトが可能になります。多くの場合、より多くのツールを収容するためにラックを拡張できます。
ラックマガジンはワークショップに大きなメリットをもたらします。まず、優れたツール能力を提供します。非常に多くの工具を保管できます。これは、さまざまな切断器具を必要とする複雑な作業に最適です。第二に、ツールのサイズに大きな柔軟性をもたらします。多くの場合、ドラムやチェーン システムよりも長い工具や大きな直径の工具を簡単に保管できます。オープンリニア設計により、さまざまな工具寸法に対応できます。第三に、優れたアクセシビリティが得られます。オペレータは、機械の動作中にラックにツールをロードしたりラックからアンロードしたりすることがよくあります。これにより、ワークフローの効率が向上します。
ラックマガジンには利点があるにもかかわらず、いくつかの欠点があります。主な懸念事項の 1 つは、工具の交換速度です。ツールチェンジャーは、遠くのツールに到達するためにラックの全長を移動する必要があります。この移動時間により、ドラム式マガジンに比べて工具の交換が遅くなる可能性があります。これは、特に頻繁に工具を交換する場合に、全体のサイクル タイムに影響します。もう 1 つの考慮事項は、そのフットプリントです。ラック マガジンは直線的なデザインのため、多くの場合、より多くの床面積を必要とします。ワークショップのスペースが限られている場合、これは困難になる可能性があります。これらの要素を特定の生産ニーズと比較検討する必要があります。
ディスクタイプのツールマガジンは円形のディスクを特徴としています。このディスクには、周囲にポケットが配置されています。各ポケットには切削工具をしっかりと収納できます。機械に新しい工具が必要になると、ディスクが回転します。正しい工具を工具交換位置に直接届けます。専用のツールチェンジャーアームがツールを素早く掴みます。工具を機械の主軸まで素早く搬送します。この直接回転および移動方法により、非常に迅速な工具交換が保証されます。ディスクはスピンドルの近くに配置されることがよくあります。これにより、工具の移動距離が最小限に抑えられます。この設計により、加工プロセスが最適化されます。
ディスク マガジンにはいくつかの重要な利点があります。非常に迅速なツールの変更を体験できます。このスピードにより、生産効率が大幅に向上します。ディスクは次のツールに直接回転します。これにより、他のシステムと比較して貴重な時間を節約できます。コンパクトな設計も特徴です。そのため、スペースが限られているワークショップに最適です。信頼できるとわかるでしょう。シンプルな機械設計により、磨耗が少なくなります。これにより、メンテナンスの必要性が軽減されます。堅牢な構造により、一貫したパフォーマンスが保証されます。
ただし、ディスクマガジンにはいくつかの制限があります。主な欠点は、多くの場合、ツールの容量です。通常、チェーン マガジンやラック マガジンよりも少ない工具を保持します。これは、複雑なジョブの場合に問題になる可能性があります。このような仕事では、多くの特殊なツールが必要になることがよくあります。さらに、保管できるツールの物理的なサイズには制限があります。ディスクのポケットの寸法により、工具の長さまたは直径が制限されます。ツールのニーズを慎重に評価する必要があります。ディスク マガジンがさまざまな制作要件をサポートしていることを確認します。これにより、5 軸 CNC マシンの操作中に予期せぬ制限が発生するのを回避できます。
5 軸 CNC マシンに適切なツールマガジンを選択することは重要な決定です。それは業務効率と全体的な生産性に直接影響します。いくつかの要素を慎重に評価する必要があります。これらの要素により、投資が生産ニーズと確実に一致します。
まず、ツールの容量のニーズを評価する必要があります。業務に必要なツールの一般的な数を考慮してください。複雑な部品にはさまざまな切削工具が必要になることがよくあります。プロジェクトにさまざまな操作が含まれる場合は、大容量のマガジンが必要になります。一般に、チェーンタイプおよびラックタイプのマガジンが最も多くの工具数を提供します。数十、場合によっては数百のツールを保管できます。これにより、手動でツールを変更する必要性が減ります。必要な工具が少ない単純な作業の場合は、ドラムタイプまたはディスクタイプのマガジンで十分な場合があります。これらのタイプは、よりコンパクトなソリューションを提供します。常に将来の成長を計画する必要があります。ツールのニーズは時間の経過とともに拡大する可能性があります。
工具交換速度は加工サイクル タイムに大きく影響します。工具の交換が速くなると、機械が材料を切断するのに費やす時間が長くなります。これにより、全体的な生産性が直接向上します。効率的な工具交換システムにより非切削時間を削減します。これは、全体の加工サイクル時間を短縮する上で重要な要素です。自動工具チェンジャー (ATC) は工具交換を自動化します。これにより、ダウンタイムが短縮され、加工効率が向上します。ツールプリセッターもセットアップ時間の短縮に貢献します。工具の高い位置精度を確保することで生産性を向上させます。大容量のツールマガジンにより、工具交換の頻度を最小限に抑えます。これは直接的にサイクル期間の短縮につながります。通常、ドラムタイプおよびディスクタイプのマガジンは最も速い工具交換を実現します。ツールをスピンドルのすぐ近くに配置します。チェーンタイプやラックタイプのマガジンは速度が遅くなる場合があります。ツールチェンジャーはツールを取り出すためにさらに移動する必要があります。特定の生産需要に基づいて、速度と容量のバランスをとる必要があります。
ツールマガジンの物理的なサイズは、ワークショップのレイアウトに影響を与えます。 5 軸 CNC マシンの周囲の利用可能な床スペースを考慮する必要があります。ドラムタイプやディスクタイプのマガジンは一般的によりコンパクトです。これらは機械の構造と密接に統合されています。そのため、スペースが限られたワークショップに最適です。ラックタイプのマガジンは直線的なデザインのため、多くの場合、より多くの床面積を必要とします。チェーンタイプのマガジンもかなりのスペースを必要とする場合があります。レイアウトがより柔軟になる場合もあります。利用可能なスペースを慎重に測定する必要があります。選択したマガジンが作業範囲内に快適に収まることを確認してください。これにより、ワークフローのボトルネックが防止され、安全な作業環境が維持されます。
工具マガジンの選択によるコストへの影響を慎重に考慮する必要があります。初期購入価格は種類によって大きく異なります。ドラム マガジンやディスク マガジンは、多くの場合、初期費用が安くなります。設計がシンプルで、コンポーネントが少なくなります。チェーンマガジンとラックマガジンは通常、初期投資が高くなります。これには、その大容量とより複雑なメカニズムが貢献しています。設置コストも考慮する必要があります。一部の大きなシステムでは、より大規模なセットアップが必要になります。
購入価格以外にも、投資収益率 (ROI) を評価する必要があります。ドラムマガジンやディスクマガジンなどのより高速な工具交換システムにより、非切削時間が短縮されます。これにより、マシンの生産性が直接向上します。スループットが高いということは、より短い時間でより多くの部品を生産できることを意味します。これにより、コストの回収が促進されます。チェーンタイプやラックタイプなど、大容量のマガジンを使用すると、長時間の無人操作が可能になります。これにより人件費が削減され、全体的な効率が向上します。マシンは夜間または休憩中に実行できます。これにより、マシンの使用率が最大化されます。長期的なメンテナンスコストも考慮してください。多くの場合、システムが単純であればメンテナンスの必要性も低くなります。複雑なシステムでは、より頻繁な保守が必要になる場合があります。あなたの選択は収益に直接影響します。
工具マガジンの各タイプには、工具の重量とサイズに特定の制限が課されます。これらの制限を、一般的なツール要件と一致させる必要があります。通常、ドラムおよびディスク マガジンにはより厳しい制約があります。ポケットは、特定の範囲の工具の長さと直径に合わせて設計されています。非常に長い工具や重い工具は入らない場合があります。これにより、加工能力が制限される可能性があります。特定の操作では、より小さなツールを使用したり、手動でツールを変更したりする必要がある場合があります。
チェーンマガジンとラックマガジンにより、柔軟性が向上します。多くの場合、より重く長い工具を収容できます。その設計により、より堅牢なツール ホルダーが可能になります。このため、大型の切削工具が必要な用途に適しています。最も重くて長い工具を考えてみましょう。選択したマガジンが安全かつ効率的に処理できることを確認してください。これにより、ツールやマガジン自体の損傷を防ぎます。また、中断のない生産も保証されます。 5 軸 CNC マシンの操作中に予期せぬ制限を回避できます。
自動化と統合のニーズも評価する必要があります。工具マガジンは、全体的な製造戦略において重要な役割を果たします。現代の実稼働環境は、多くの場合、高レベルの自動化を目指しています。ツールマガジンは他のシステムとシームレスに統合する必要があります。これには、ロボットによる積み降ろしシステムが含まれます。これには、製造実行システム (MES) またはエンタープライズ リソース プランニング (ERP) ソフトウェアとの通信も含まれます。
適切に統合されたツールマガジンが完全自動製造をサポートします。これは、機械が人間の介入なしで長期間動作できることを意味します。マガジンはツールを確実に提供する必要があります。また、工具データを制御システムに伝達する必要もあります。これにより、正確な工具寿命管理と予知保全が保証されます。ツールの使用状況を監視し、事前に交換を計画できます。これにより、予期しないダウンタイムが最小限に抑えられます。現在および将来の自動化目標をサポートする雑誌を選択してください。これにより、業務効率と競争力が最大化されます。
勤勉なメンテナンスとスマートな工具管理という 2 つの重要な領域に焦点を当てることで、5 軸 CNC マシンのパフォーマンスを大幅に向上させることができます。これらの実践により、工具マガジンが最高の効率で動作することが保証されます。マシンの稼働時間と生産性を最大化します。
ツールマガジンの寿命と信頼性を維持するには、定期的なメンテナンスが非常に重要です。厳密な清掃スケジュールを確立する必要があります。ツールポケットやチェンジャーアームから切りくずや破片を取り除きます。これにより、工具交換時の干渉が防止されます。メーカーの推奨に従ってすべての可動部品に注油してください。適切な潤滑により、摩擦と摩耗が軽減されます。工具ホルダーに損傷や摩耗の兆候がないか定期的に検査する必要があります。摩耗したホルダーは速やかに交換してください。ツールチェンジャーアームの位置を確認してください。ツールを正確にピックアップして配置できるようにします。工具交換プロセスに関係するすべてのセンサーをテストします。センサーに欠陥があると、エラーやダウンタイムが発生する可能性があります。プロアクティブなメンテナンスにより予期せぬ故障を防ぎます。また、ツールマガジンシステム全体の寿命も延びます。
効果的な工具管理は加工効率に直接影響します。堅牢なツール事前設定プログラムを実装する必要があります。ツールをオフラインで準備して測定します。これにより、マシンのアイドル時間が最小限に抑えられます。工具寿命監視システムを活用します。各切削工具の使用状況を追跡します。これは、工具の交換が必要になる時期を予測するのに役立ちます。変更を積極的にスケジュールできます。 RFID チップなどのツール識別システムの使用を検討してください。これらのシステムにより、機械は常に正しい工具を選択します。コストのかかるエラーを防ぎます。工具箱を効率的に整理しましょう。適切に組織化されたシステムにより、工具の検索と在庫管理が簡単になります。これらの戦略により、セットアップ時間が短縮されます。また、スクラップ部品も最小限に抑えられます。一貫した高品質の結果が得られます。
さまざまなツールマガジンのオプションを検討しました。これらには、チェーン、ドラム、ラック、ディスク タイプが含まれます。それぞれが 5 軸 CNC マシンに独自の利点をもたらします。工具の容量、交換速度、利用可能なスペースを考慮してください。コスト、ツールのサイズ、自動化のニーズを評価します。適切なマガジンを選択すると、製造の生産性が直接向上します。全体的な効率も向上します。
生産上のニーズが最も重要な要素です。工具の容量、交換速度、利用可能なスペースを考慮してください。雑誌をあなたの特定の仕事の要件に合わせてください。これにより、最適な効率が保証されます。
ツール マガジンのアップグレードは多くの場合複雑です。通常、大幅なマシンの変更が必要になります。最初の購入時に将来のニーズを計画してください。これにより、後でコストのかかる変更を回避できます。
メーカーのメンテナンススケジュールに従ってください。定期的な清掃と注油は欠かせません。コンポーネントを頻繁に検査してください。これにより、最適なパフォーマンスが確保され、寿命が延びます。予期せぬダウンタイムを防ぎます。
ツール容量とは、マガジンに保持されるツールの数を指します。工具交換速度は、機械が工具を交換する速度です。容量が大きいため、より多くのツールを使用できます。速度が速いため、非切削時間が短縮されます。
いいえ、5 軸加工機ではさまざまなタイプのツールマガジンが使用されます。チェーン、ドラム、ラック、ディスク マガジンが見つかります。それぞれのタイプには異なる利点があります。特定の用途に最適なものを選択してください。
