Özellikle otomotiv gövde panelleri ve gemi tekne kalıpları için büyük kalıp imalatı, çok büyük boyutlar, ağır ağırlıklar ve sıkı hassasiyet gereksinimleri gerektirir ve işleme ekipmanından çok yüksek talepler getirir. Olağanüstü yük taşıma kapasitesi, istikrarlı işleme doğruluğu ve esnek proses uyarlanabilirliği ile ağır yatay CNC torna tezgahları , büyük kalıp imalatı alanında vazgeçilmez temel ekipman haline gelmiştir. Bu makale, büyük kalıp imalatında ağır yatay torna tezgahlarının temel uygulamalarına odaklanacak, sık sorulan soruları ele alacak ve teknik avantajlarını ve uygulama değerlerini derinlemesine araştıracaktır.
Büyük kalıp parçaları genellikle onlarca ton ağırlığındaki dökümler veya dövme parçalardır; geleneksel ekipmanlar istikrarlı ve hassas işleme sağlarken bunları desteklemekte zorlanır. Ağır yatay tornalar, iç gerilimi ortadan kaldırmak için eskitme işlemine tabi tutulan entegre bir döküm yatak yapısına sahiptir. Çalışma tezgahları, iş parçalarını sağlam bir şekilde sabitlemek için yüksek mukavemetli aynalar veya merkezlerle birlikte yüzlerce tona kadar yük taşıyabilir. İş mili, ağır işlenmemiş parçaların sabit bir şekilde dönmesini sağlamak için yüksek tork sağlar, ağır kaba tornalama için geniş kenarlı tornalama takımlarıyla birlikte işlenmemiş parçaları bitmiş boyutlara yakın bir şekilde işleyerek sonraki bitirme süresini büyük ölçüde kısaltır. Örneğin, 5 metre çapında bir otomotiv gövde paneli kalıp çerçevesini işlerken, dış dairenin ve uç yüzün kaba işlenmesi tek seferde tamamlanabilir ve bu da verimliliği %40'ın üzerinde artırır.
Büyük kalıp oluşturma yüzeyleri genellikle karmaşık kavisli yüzeyler ve adım yapıları içerir ve bu da son derece yüksek işleme doğruluğu gerektirir. Ağır iş parçası CNC torna tezgahları , 0,001 mm'ye kadar dönme doğruluğuna sahip yüksek hassasiyetli hidrostatik millerle donatılmıştır ve işleme boyut hatalarını mikron düzeyinde kontrol eden doğrusal ölçekler kullanan kapalı döngü geri bildirim sistemleriyle birleştirilmiştir. Çok eksenli CNC sistemleri, tasarım gereksinimlerini karşılayan karmaşık kavisli konturları işlemek için 3 boyutlu yörünge enterpolasyonunu mümkün kılar. Yüzey pürüzlülüğü taleplerini karşılamak için, yüksek kaliteli tornalama takımlarıyla birlikte ilerleme hızlarının azaltılması ve iş mili hızlarının arttırılması gibi tornalama parametreleri optimize edilebilir, yüzey pürüzlülüğü Ra1,6μm'nin altında elde edilir ve parlatma iş yükü önemli ölçüde azalır. Örneğin, büyük lastik kalıplarının sırt halkası işlenirken torna tezgahı, ince sırt detaylarını doğru bir şekilde kopyalayabilir ve kalıplama sonrasında net lastik sırt desenleri elde edilebilir.
Büyük kalıplar genellikle birden fazla yerleştirme deliği, montaj deliği ve uç yüzlerde veya yanlarda düzensiz yapılar gerektirir. Ağır yatay torna tezgahları, kombine tornalama ve frezeleme işlemlerini gerçekleştirmek için elektrikli takım taretleri veya frezeleme ataşmanlarıyla donatılabilir. İndeksleme işlevlerini kullanarak, iş mili belirli bir açıya dönebilir ve kilitlenebilir, ardından frezeleme, eksantrik delik işlemeyi tamamlayarak yeniden bağlamanın neden olduğu konumlandırma hatalarını önler. Kama yuvaları ve oluklar gibi özellikler, tornalama ve frezelemeyi birleştiren tek bir kurulumda işlenebilir; böylece özellikler arasında eşeksenlilik, diklik ve diğer geometrik toleranslar sağlanır ve işleme verimliliği ve montaj doğruluğu büyük ölçüde artırılır.
Kalıp kullanımı sırasında yerel aşınma kaçınılmazdır ve tam değiştirme maliyetlidir. Ağır yatay tornalar, kalıbı yeniden kelepçeleyebilir ve orijinal tasarım verileriyle karşılaştırmak için çevrimiçi ölçüm sistemlerini kullanabilir, yerel hassas tornalama onarımları için aşınmış alanları doğru bir şekilde bulabilir. Torna tezgahının hassas ilerleme kontrolü, 0,001 mm'ye kadar küçük dönüş artışlarına izin vererek, kalıplama kalitesini etkilemeden onarılan yüzeyler ve çevredeki alanlar arasında yumuşak geçişler sağlayarak bakım maliyetlerini önemli ölçüde azaltır.

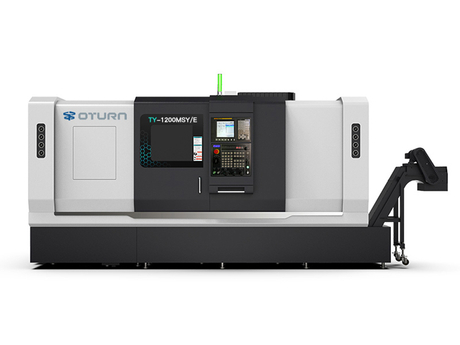

CNC teknolojisinin ve takım tezgahı tasarımının ilerlemesiyle OTURN'un TMY serisi CNC torna ve freze merkezi, işleme verimliliği ve hassasiyetinde önemli gelişmeler elde etti. Bu seri, yenilikçi bir yatak yapısı tasarımına, optimize edilmiş talaş kaldırma ve makine sertliğine sahiptir ve tornalama ve frezeleme işlemleri arasında kesintisiz geçişe olanak tanıyan otomatik bir takım magazini entegre edilmiştir. Yüksek hızlı takım değiştirme teknolojisi ve akıllı takım yönetim sistemleri, üretim verimliliğini büyük ölçüde artırır. TMY serisi, çeşitli karmaşık iş parçalarının işlenmesini destekleyerek büyük kalıpların ve ağır parçaların çok işlevli işleme ihtiyaçlarını karşılayarak modern büyük kalıp üretimi için ideal bir seçimdir.
Akıllı kontrol ve otomatik takım değiştirme sistemleriyle donatılmış ağır yatay tornalar, yalnızca geleneksel tornalamayı gerçekleştirmekle kalmaz, aynı zamanda frezeleme ve delme gibi çeşitli karmaşık işleme süreçlerini de gerçekleştirerek kalıp imalatı olanaklarını büyük ölçüde genişletir. Güçlü yük kapasitesi ve yüksek işleme hassasiyeti ile ağır yatay tornalar, büyük kalıp imalatında temel ekipman haline gelerek verimliliği ve kaliteyi artırıyor. CNC teknolojisi ilerledikçe uygulamaları daha da genişleyecektir. OTURN, zengin endüstri deneyimi ve kaliteli hizmetiyle, güvenilir çözümler sunarak müşterilerin işleme verimliliğini ve hassasiyetini artırmalarına yardımcı olur.
