Fünfachsige CNC-Bearbeitungszentren sind hochtechnologische und hochpräzise Geräte zur Bearbeitung komplexer Oberflächen. Diese Systeme haben erhebliche Auswirkungen auf Branchen wie die Luft- und Raumfahrt, Präzisionsinstrumente und hochpräzise medizinische Geräte.
Im Gegensatz zur herkömmlichen Drei-Achsen-Bearbeitung, bei der Werkzeuge entlang der X-, Y- und Z-Linearachsen bewegt werden, kommen bei der Fünf-Achsen-Bearbeitung zwei Drehachsen (A oder B und C) hinzu. Dies ermöglicht die gleichzeitige Bearbeitung aus fünf verschiedenen Richtungen und eröffnet Möglichkeiten für Designs, die bisher nicht realisierbar waren. Es verkürzt die Lieferzeiten und verbessert die Gesamtqualität.
CNC-System: Das „Gehirn“ steuert die Maschinenbewegung und -verarbeitung.
Maschinenkörper: Bietet strukturelle Unterstützung für das gesamte Gerät.
Arbeitstisch: Unterstützt das Werkstück.
Spindel: Treibt das Schneidwerkzeug an.
Werkzeugmagazin: Zur Aufbewahrung von Werkzeugen.
Fünf-Achsen-Simultansystem: Dadurch kann sich das Werkzeug in jedem Winkel im dreidimensionalen Raum bewegen.

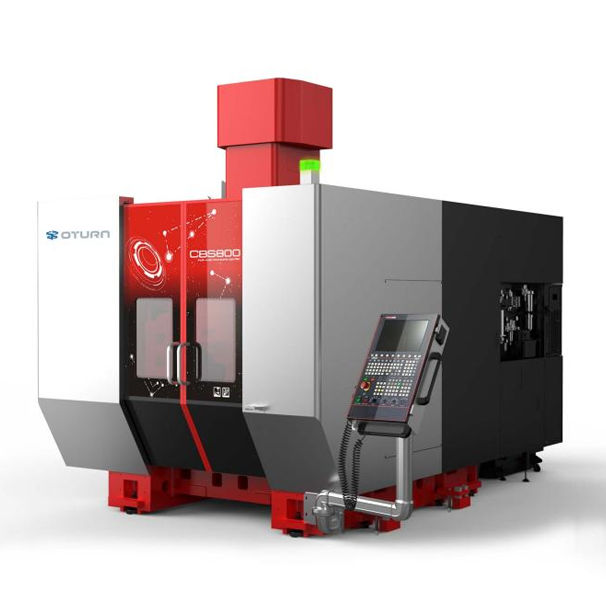

Eigenschaften: Die Das vertikale CNC-Fünf-Achsen-Bearbeitungszentrum besteht hauptsächlich aus einer Basis, einer Säule, einem Arbeitstisch, einem A-Achsen-Kippkopf, einem C-Achsen-Drehtisch, einem Schlitten und einem Spindelkasten. Diese Struktur bietet hohe Präzision und schnelle Bearbeitungsmöglichkeiten und eignet sich für die Bearbeitung komplexer Oberflächen.
Anwendungen: Weit verbreitet in der Luft- und Raumfahrt- und Automobilindustrie für hochpräzise Komponenten.

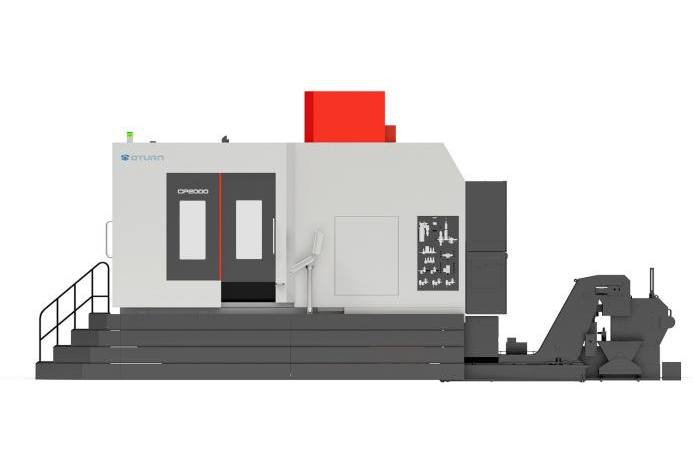

Eigenschaften: Die Das CNC-Horizontal-Fünf-Achsen-Bearbeitungszentrum verfügt über eine einfache Spindelstruktur mit guter Steifigkeit und eignet sich für große und schwere Werkstücke. Seine schnellen Vorschubgeschwindigkeiten können 30–60 m/min oder mehr erreichen und werden häufig in der Luft- und Raumfahrt sowie im Schwermaschinenbau eingesetzt.
Anwendungen: Ideal für die Bearbeitung komplexer Oberflächen großer Schaufeln und Laufräder.

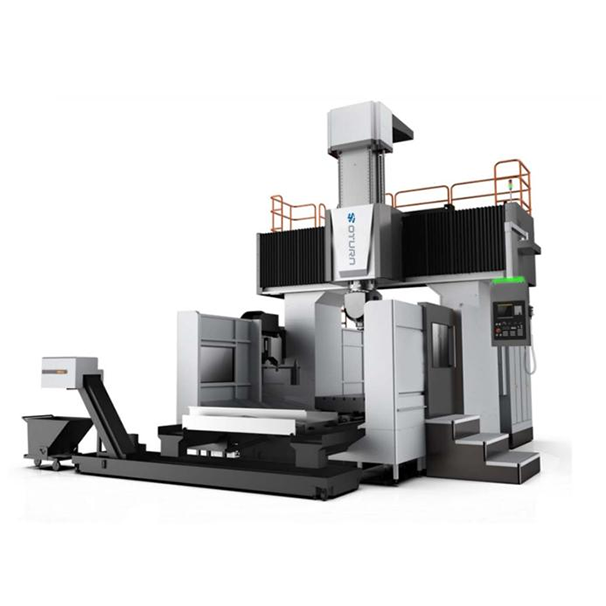

Eigenschaften: Die Das fünfachsige CNC-Portal-Bearbeitungszentrum verwendet eine Portalstruktur, die eine gute Steifigkeit bietet und für große Teile geeignet ist. Seine Struktur besteht aus zwei Säulen und einem Querträger, der sich zwischen ihnen bewegt, um eine Bewegung auf der X-Achse zu ermöglichen.
Anwendungen: Wird häufig in der Luft- und Raumfahrt, im Schiffbau und anderen Branchen für große Strukturbauteile verwendet.
Achsenweg: Der X-, Y- und Z-Achsenweg bestimmt den Bearbeitungsgrößenbereich.
Drehachsenbereich: Der Drehbereich der A-, B- oder C-Achse bestimmt die Verarbeitungsflexibilität.
Spindelgeschwindigkeit und Drehmoment: Beeinflusst die Verarbeitungseffizienz und die Materialanpassungsfähigkeit.
Positioniergenauigkeit: Die Präzision von Linear- und Rundachsen bestimmt die Bearbeitungsgenauigkeit.
Verbesserte Präzision: Reduziert Einrichtungs- und Handhabungsaufwand und sorgt so für höhere Präzision und engere Toleranzen.
Einmalige Aufspannung: Das Fünf-Achsen-Bearbeitungszentrum kann mehrere Oberflächen eines Werkstücks in einer einzigen Aufspannung bearbeiten, wodurch Fehler und Zeitverluste durch wiederholte Aufspannung vermieden werden und dadurch die Bearbeitungseffizienz und -genauigkeit verbessert wird.
Verkürzte Lieferzeit: Die gleichzeitige Bearbeitung mehrerer Oberflächen verkürzt die Zeit, die für die Fertigstellung komplexer Teile benötigt wird, erheblich.
Verbesserte Oberflächengüte: Optimiert Werkzeugwinkel und -wege für eine hervorragende Oberflächengüte, wodurch manuelles Polieren reduziert oder ganz überflüssig wird.
Erhöhte Designfreiheit: Zusätzliche Achsen ermöglichen komplexe Geometrien und Hinterschneidungsmerkmale und erweitern so die Designmöglichkeiten.
Wir bei Oturn sind bestrebt, Herstellern die fortschrittlichsten Fünf-Achsen-Bearbeitungszentren zur Verfügung zu stellen, die ihren anspruchsvollsten Anforderungen gerecht werden. Unsere Maschinen nutzen die neueste CNC-Technologie, um außergewöhnliche Präzision, Zuverlässigkeit und Leistung zu gewährleisten. Ob Sie in der Luft- und Raumfahrt-, Automobil- oder Medizinindustrie tätig sind, unsere Mit dem CNC-5-Achsen-Bearbeitungszentrum können Sie die komplexesten Projekte mit beispielloser Effizienz und Genauigkeit abschließen.
Gute Nachrichten! Die Ausstellung CIMT 2025 in Peking steht kurz vor der Eröffnung. Wir laden Sie herzlich ein, uns zu besuchen, um sich die herausragende Leistung des Fünf-Achsen-Bearbeitungszentrums OTURN aus nächster Nähe anzusehen. Unser technisches Team ist vor Ort, um Ihnen detaillierte Erläuterungen zu den Produktmerkmalen zu geben und maßgeschneiderte Lösungen anzubieten, die auf Ihre spezifischen Bedürfnisse zugeschnitten sind.
Willkommen an unseren Ständen in Peking. Wir sind das ausländische Marketingzentrum für diese Fabriken.
Standnummern: B4-101, B4-731, W4-A201, E2-A301, E4-A321
Datum: 21.–26. April 2025
Veranstaltungsort: China International Exhibition Center (Shunyi Hall), Peking
