Moderne productiekopers verwachten korte doorlooptijden, stabiele kwaliteit en voorspelbare kosten. Of u nu assen, bussen, hulzen, behuizingen of componenten met schroefdraad koopt, u heeft leveranciers waarschijnlijk wel eens zien adverteren met nauwere toleranties en een snellere doorvoer, mogelijk gemaakt door een CNC-draaibank. Tegelijkertijd hebben veel inkoopteams en engineeringmanagers nog steeds moeite om de machinecapaciteiten van de ene leverancier met de andere te vergelijken, omdat de term CNC-draaibank breed wordt gebruikt en vaak wordt gemengd met de taal 'draaicentra' en 'cnc-draaibanken en freesmachines'.
Een duidelijk begrip van wat een CNC-draaibank is, hoe deze werkt en hoe u de specificaties van de CNC-draaibank moet lezen, helpt u bij het beoordelen van de capaciteiten van leveranciers, het verminderen van risico's tijdens de onboarding van leveranciers en het opstellen van betere offerteaanvragen. Het helpt interne teams ook bij het definiëren van opleidingstrajecten voor een CNC-draaibankoperator en bij het stellen van realistische verwachtingen voor capaciteit en processtabiliteit.

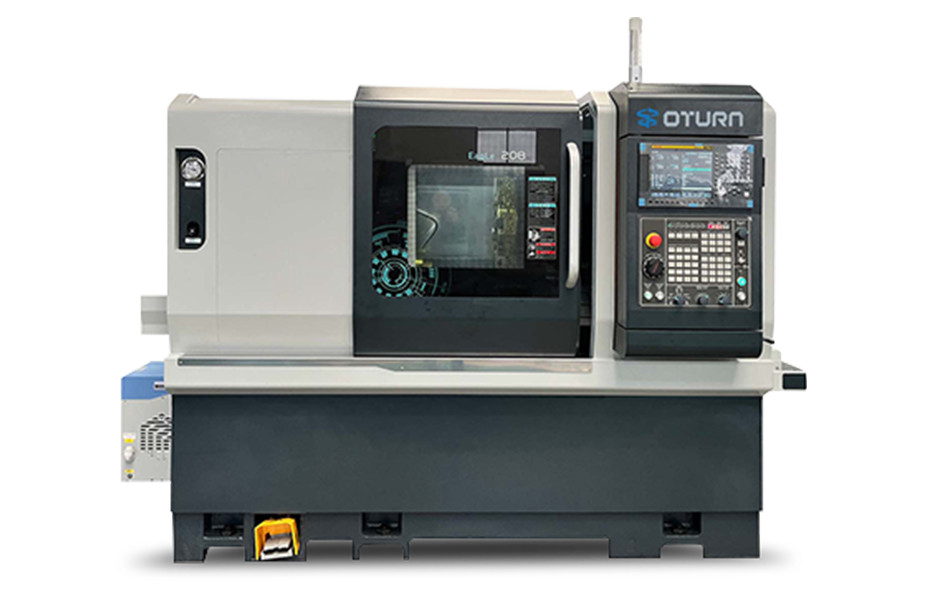

A CNC-draaibank is een computergestuurde draaimachine die een werkstuk roteert en geprogrammeerde gereedschapsbewegingen gebruikt om materiaal met herhaalbare nauwkeurigheid te verwijderen, waardoor consistente cilindrische en roterende onderdelen op schaal worden geproduceerd.
In deze gids leert u de definitie, de onderliggende technologie, de meest voorkomende typen CNC-draaibanken en de specificaties die van belang zijn voor echte productieresultaten. U zult ook zien hoe de mogelijkheden van CNC-draaibanken zich uitbreiden tot een workflow voor cnc-draaibanken en freesmachines
ruwe live-gereedschappen en samengestelde draai- en freesontwerpen, die veel machineleveranciers presenteren als een manier om meerdere processen te combineren en de opstellingen te verminderen.
Wat is een CNC-draaibank?
Hoe werkt een CNC-draaibankmachine?
Wat zijn de belangrijkste componenten van een CNC-draaibankmachine?
Welke bewerkingen kunnen worden uitgevoerd op een CNC-draaibank?
Welke software wordt gebruikt bij het programmeren en bewerken van CNC-draaibanken?
Hoe nauwkeurig is een CNC-draaibank?
Wat is de levensduur van een CNC-draaibank?
Wat is het verschil tussen een CNC-draaibank en een gewone draaibank?
Conclusie
Veelgestelde vragen
Een CNC-draaibank is een CNC-gestuurde draaimachine die rotatie, gereedschapsbeweging en volgordebepaling automatiseert, zodat hetzelfde onderdeel herhaaldelijk kan worden geproduceerd met stabiele maatcontrole en consistente oppervlakteafwerking.
Een CNC-draaibank is ontworpen rond één hoofdidee: het werkstuk roteert en het draaigereedschap verwijdert materiaal door langs geprogrammeerde assen te bewegen. Vergeleken met handmatig draaien voert een CNC-draaibank een gedefinieerd programma uit, vaak gemaakt via CAD- en CAM-workflows, zodat het proces over batches kan worden herhaald met minder variatie in de techniek van de operator.
Bij B2B-productie is de CNC-draaibank niet alleen een 'draaibank met een computer'. Een CNC-draaibank is een productiesysteem dat werkstukopspanning, gereedschapsbeheer, koelvloeistofcontrole en inspectieroutines omvat. Voor veel onderdeelfamilies wordt de CNC-draaibank de meest kosteneffectieve manier om de herhaalbaarheid te behouden en tegelijkertijd aan de doorlooptijdverwachtingen te voldoen. Dit is de reden waarom de CNC-draaibank gebruikelijk is in sectoren als de automobiel- en ruimtevaartsector, waar grote volumes en strikte toleranties typisch zijn, en machineleveranciers vaak beschrijven dat CNC-draaibankproducten een hoge precisie en efficiënte productie voor deze sectoren ondersteunen.
U zult ook de term 'draaicentrum' horen. In veel catalogi kan een CNC-draaibank verwijzen naar een eenvoudiger draaiplatform, terwijl een draaicentrum verwijst naar een CNC-draaibank met hogere automatisering, revolversystemen en opties voor meerdere assen. Sommige machineleveranciers leggen uit dat een CNC-draaibank ideaal kan zijn voor eenvoudigere draai- en draadsnijtaken, terwijl een CNC-draaicentrum meerassige mogelijkheden toevoegt en complexere ontwerpen en hogere productiviteitsdoelen aankan.
Voor inkoop- en engineeringteams is de CNC-draaibank van belang omdat deze rechtstreeks van invloed is op:
Kosten per eenheid door cyclustijd en standtijd
Kwaliteitsstabiliteit door stijfheid, thermisch gedrag en meetroutines
Doorlooptijd door instelsnelheid en procesherhaalbaarheid
Risico door de mogelijkheid om bewerkingen te combineren als een cnc-draaibank- en freesmachinebenadering
Veel moderne CNC-draaibankplatforms evolueren naar composietbewerking. In een artikel van de fabrikant wordt beschreven dat CNC-draai- en freescomposietcentra de nadruk leggen op stijfheid, stabiliteit, compacte lay-out en geïntegreerde gereedschapssystemen die schakelen tussen draai- en freesgereedschappen om meerdere processen met elkaar te verbinden.
Dit is een belangrijke richting voor kopers die minder opstellingen en een betere uitlijningscontrole op complexe onderdelen nodig hebben.
Een CNC-draaibank werkt door het werkstuk op een spil te draaien, terwijl het besturingssysteem de draaigereedschappen langs geprogrammeerde assen beweegt, waarbij gebruik wordt gemaakt van offsets en gereedschapsgegevens om de uiteindelijke geometrie herhaaldelijk te snijden.
Op een hoog niveau begint de workflow van de CNC-draaibank met onderdeeldefinitie. Een tekening of 3D-model definieert afmetingen, toleranties, oppervlakteafwerking en referentiekenmerken. Het CNC-draaibankprogramma zet die bedoeling vervolgens om in gereedschapsbeweging: spilsnelheid, voedingssnelheid, snedediepte en gereedschapspadvolgorde. De CNC-draaibank voert deze reeks uit met behulp van servosystemen en feedbacklussen, waardoor een stabiel, herhaalbaar proces ontstaat wanneer de opstelling en inspectie worden gecontroleerd.
Bij echte productie is de CNC-draaibank afhankelijk van de nauwkeurigheid van de instelling. De operator van de cnc-draaibank of de insteltechnicus moet de werkstukopspanning installeren, gereedschapsoffsets instellen, de werkcoördinaat definiëren en gereedschapsnummers verifiëren. Zodra de CNC-draaibank klaar is, wordt de eerste run zorgvuldig getest, worden metingen uitgevoerd, offsets aangepast en wordt het laatste proces gedocumenteerd. Dit is de reden waarom de rol van de CNC-draaibankoperator zowel mechanisch als procedureel is, en niet alleen maar het indrukken van knoppen.
Veel leveranciers benadrukken ook functies die de productiviteit in deze workflow verbeteren. Op een leverancierspagina wordt bijvoorbeeld beschreven dat CNC-draaicentra zijn uitgerust met hogesnelheidsspindels voor snelle materiaalverwijdering en nauwkeurige oppervlakteafwerkingen, plus geavanceerde besturingssystemen met gebruiksvriendelijke interfaces en intuïtieve programmeermogelijkheden voor een efficiënte taakinstelling.
Deze mogelijkheden zijn van invloed op de manier waarop een CNC-draaibank dagelijks wordt gebruikt, vooral voor kleine oplagen waarbij de insteltijd domineert.
Een typische CNC-draaibankcyclus omvat:
Laad grondstof of plano en klem
Roep het juiste gereedschap op en pas gereedschapscorrectie toe
Start de spil op geprogrammeerd toerental
Voer voorbewerken uit om bulkmateriaal te verwijderen
Voer een afwerking uit voor de uiteindelijke afmetingen en het oppervlak
Voeg functies toe zoals groeven, schroefdraad en afschuiningen
Meet kritische afmetingen en pas offsets aan
Ontlaad een deel en herhaal
Als uw CNC-draaibank live gereedschap of extra assen heeft, kan deze freesbewerkingen uitvoeren op dezelfde opstelling. Dat is waar het concept van de cnc-draaibank en freesmachine waardevol wordt. Een samengesteld draai- en freesartikel benadrukt de mogelijkheid om meerdere assen te gebruiken en het uitvoeren van meerdere bewerkingen in één enkele klemming om de procesketen te verkorten en de productie-efficiëntie te verbeteren.
Voor kopers betekent dit meestal minder opstellingen, minder stapelfouten en een snellere doorvoer voor complexe onderdelen.
De belangrijkste componenten van een CNC-draaibank zijn onder meer het bed, het spindelsysteem, het besturingssysteem, het revolver- of gereedschapssysteem, asaandrijvingen, werkstukopspanning en ondersteunende systemen zoals smering, koelvloeistof en veiligheidsbehuizingen.
Zelfs als twee CNC-draaibankmodellen op elkaar lijken, kunnen hun interne componenten zeer verschillende resultaten opleveren op het gebied van stijfheid, nauwkeurigheid en uptime. In een B2B-omgeving helpt het begrijpen van CNC-draaibankcomponenten u te begrijpen waarom een leverancier nauwere toleranties kan hanteren of snellere cyclustijden kan hanteren.
Het bed en de bodem zorgen voor structurele stijfheid. Veel industriële CNC-draaibankontwerpen gebruiken een schuine bedstructuur om de spaanafvoer en stabiliteit te verbeteren. In een technisch artikel wordt uitgelegd dat een CNC-draaibank met schuin bed vaak een schuine bedhoek gebruikt, doorgaans tussen 30 graden en 45 graden, om de stabiliteit en stijfheid te verbeteren, terwijl de wrijving wordt verminderd en de prestaties worden verbeterd.
Dit is belangrijk voor kopers omdat de stijfheid de oppervlakteafwerking en de maatafwijking onder belasting beïnvloedt.
Het spindelsysteem staat centraal in elke CNC-draaibank. Het bepaalt het snelheidsbereik, het koppelgedrag en hoe goed de machine de snelheidsconstante vasthoudt onder draaiende belastingen. In hetzelfde artikel wordt opgemerkt dat de spil is uitgerust met lagers met hoge precisie die bestand zijn tegen draaikrachten en tegelijkertijd een constante snelheid behouden voor optimale bewerkingsprestaties.
Bij productie heeft de stabiliteit van de spil invloed op de standtijd, de afwerking en het vermogen om bij lange runs een nauwe tolerantie aan te houden.
Gereedschapssystemen variëren per CNC-draaibankklasse. Een op een revolver gebaseerde CNC-draaibank maakt snelle gereedschapsindexering mogelijk en is gebruikelijk bij batchproductie. Composietcentra voegen vaak freeskoppen en gereedschapswisselsystemen toe. Op een specificatiepagina voor een draai- en freescentrum staat een servoaangedreven revolver met een configuratie van 12 stations en zijfreeskoppen, die weergeeft hoe een platform in cnc-draaibank- en freesmachinestijl draai- en freesgereedschappen integreert.
Bed- en basismateriaal en stijfheidsontwerp
Toerentalbereik en lagerontwerp
Revolvertype, aantal stations en gereedschapsinterface
Asaandrijvingen en geleidingen voor herhaalbare positionering
Opties voor het opspannen van werkstukken, zoals klauwplaatgrootte en ondersteuning van de losse kop
Besturingsinterface en programmeerondersteuningsfuncties
Smeer-, koelvloeistof- en spaanbeheersystemen
Vanuit trainingsoogpunt bepalen deze componenten wat een CNC-draaibankoperator moet beheersen. Een machinist van een cnc-draaibank moet kennis hebben van werkstukopspanning, offsets, revolverindexering, compensatie van gereedschapsslijtage en veilige testroutines. Hoe geavanceerder de CNC-draaibank, hoe meer de machinist van de CNC-draaibank processtappen moet coördineren met gereedschapswisselingen en meetfeedback.
Een CNC-draaibank kan draaien, vlakdraaien, kotteren, groefsteken, draadsnijden, boren en vele secundaire functies uitvoeren, en geavanceerde configuraties kunnen freesfuncties toevoegen waardoor de CNC-draaibank werkt als een cnc-draaibank en freesmachine.
De kernactiviteiten van een CNC-draaibank zijn gericht op rotatiegeometrie. Draaien verkleint de diameter en vormt externe vormen. Facing creëert vlakke oppervlakken loodrecht op de rotatie-as. Kotteren vergroot de interne diameters. Door te groeven ontstaan kanalen voor afdichtingen of borgringen. Draadsnijden produceert externe of interne schroefdraden, die vaak worden gebruikt in mechanische assemblages.
Tijdens de productie blinkt de CNC-draaibank uit in herhaalbare concentriciteit en diametercontrole, waardoor hij geschikt is voor assen, afstandhouders, bussen en behuizingen. Veel machineleveranciers positioneren hun CNC-draaibankproducten met het oog op precisie en efficiëntie in veeleisende industrieën zoals de automobiel- en ruimtevaartsector, die doorgaans een stabiele uitvoering van deze bewerkingen op schaal vereisen.
Geavanceerde CNC-draaibankplatforms breiden de bewerkingsmogelijkheden uit via live-tooling. Live tooling maakt aangedreven rotatie van gereedschappen mogelijk, zodat de CNC-draaibank freesbewerkingen kan uitvoeren, zoals spiebanen, platte vlakken, kruisboren en eenvoudig inzakken. Dit is waar de workflow van de cnc-draaibank en freesmachine praktisch wordt: het onderdeel wordt in één opstelling gedraaid en gefreesd. Composietbewerkingsartikelen beschrijven het uitvoeren van meerdere bewerkingen in een enkele klemopstelling om de procesketen te verkorten en de efficiëntie te verhogen.
Rotatiediameters en schouders maken gebruik van draaien en vlakken
Afdichtingsgroeven maken gebruik van groefsteken
Lagerzittingen maken gebruik van afwerkingspassen voor oppervlaktecontrole
Interne holtes gebruiken saai
Bij montagedraden worden draadsnijcycli gebruikt
Dwarsgaten en platte gaten maken gebruik van live-gereedschappen in cnc-draaibank- en freesmachine-opstellingen
Wanneer een leverancier zegt dat hij het 'op een CNC-draaibank kan doen', bevestig dan welke bewerkingen in één opstelling worden uitgevoerd en welke secundaire bewerkingen vereisen. Elke extra opstelling vergroot het tolerantiestapelingsrisico. Als uw onderdeel zowel draaien als frezen vereist, geef dan prioriteit aan leveranciers met CNC-draaibank- en freesmachines om de handling te verminderen en de uitlijning te verbeteren.
CNC-draaibanksoftware omvat doorgaans CAD voor ontwerpinterpretatie, CAM voor het genereren van gereedschapspaden, besturingsprogrammeerinterfaces voor de CNC-draaibank, simulatie voor verificatie en productiesoftware voor gereedschapsbeheer, kwaliteitsgegevens en planning die de CNC-draaibankoperator ondersteunt.
In de meeste moderne winkels is Het programmeren van CNC-draaibanken begint met CAD-gegevens of technische tekeningen. CAM-software genereert vervolgens gereedschapspaden voor draaien, groefsteken, draadsnijden en alle freesfuncties die worden gebruikt in de workflow van een cnc-draaibank en freesmachine. Zelfs wanneer CAM wordt gebruikt, moeten CNC-draaibankteams de programmastructuur, coördinatensystemen, gereedschapscorrecties en veilige startprocedures begrijpen.
Simulatie- en verificatiesoftware vermindert het ongevalsrisico en verkort de bewijstijd. Dit is belangrijk voor omgevingen met een hoge mix, waar een snelle installatie en snelle correctie nodig zijn. Leveranciers die de nadruk leggen op intuïtieve programmering en efficiënte taakconfiguratie via geavanceerde bedieningselementen wijzen effectief op deze door software ondersteunde workflow, ook al beschrijven ze deze vanuit het perspectief van de machine-interface.
Op de werkvloer werkt de operator van de cnc-draaibank samen met de besturingsinterface en maakt hij vaak gebruik van ondersteunende tools zoals tastcycli, het volgen van de standtijd van het gereedschap en de invoer van inspectiegegevens. Voor B2B-kopers zijn deze softwarelagen van belang omdat ze de doorlooptijd, herhaalbaarheid en het schaalvermogen van de leverancier beïnvloeden.
CAD-weergave- en ontwerpinterpretatietools
CAM-draaimodules voor gereedschapspadstrategie
Nabewerkingsuitgangen afgestemd op het CNC-draaibankbesturingsformaat
Simulatie en botsingscontrole
DNC en programmabeheer voor revisiecontrole
Gereedschapsvoorinstellingen en gereedschapsbibliotheekbeheer
Kwaliteitsmanagementtools voor inspectieregistraties en SPC
Een workflow voor cnc-draaibanken en freesmachines voegt complexiteit van het gereedschapspad, meer gereedschappen en meer botsingsscenario's toe. Composietbewerkingscentra vertrouwen vaak op geïntegreerde gereedschapssystemen en een snelle omschakeling tussen draai- en freesgereedschappen, wat het belang van gereedschapsbibliotheken, simulatie en consistente nabewerking vergroot.
Een CNC-draaibank kan uiterst nauwkeurig zijn als de machine stijf is, het proces stabiel is en de operator van de CNC-draaibank de instelling, meting en gereedschapslijtage controleert, waarbij de nauwkeurigheid uiteindelijk wordt bepaald door het volledige systeem in plaats van door de CNC-draaibank alleen.
Nauwkeurigheid bij CNC-draaibankwerk omvat verschillende lagen: positioneringsnauwkeurigheid, herhaalbaarheid en procescapaciteit gedurende de werkelijke productietijd. Zelfs een zeer capabele CNC-draaibank kan slechte resultaten opleveren als de werkstukopspanning onstabiel is, gereedschappen versleten zijn of thermische groei wordt genegeerd. Daarom moeten kopers nauwkeurigheid beoordelen als een procesresultaat, en niet alleen als een claim op het specificatieblad.
Structurele stijfheid is een belangrijke drijfveer. CNC-draaibankontwerpen met schuin bed worden vaak gepromoot vanwege stabiliteit en stijfheid, en technische richtlijnen wijzen op schuine bedhoeken die vaak worden gebruikt om de stijfheid te vergroten en wrijving te verminderen, waardoor de prestaties onder belasting worden verbeterd.
Een betere stijfheid zorgt doorgaans voor een betere oppervlakteafwerking, minder trillingen en consistentere afmetingen.
Spilgedrag is een andere drijfveer. Het spindelsysteem moet een constante snelheid behouden onder draaiende belastingen. Een technische beschrijving belicht spindellagers met hoge precisie die zijn ontworpen om aanzienlijke draaikrachten te weerstaan en tegelijkertijd een constante snelheid te behouden voor optimale bewerkingsprestaties.
Bij precisieboringen en lagerzittingen heeft die stabiliteit invloed op de afwerking en maatvoering.
Ten slotte speelt de operator van de cnc-draaibank een directe rol. Offsetaanpassing, monitoring van gereedschapslijtage en meetdiscipline zijn vaak het verschil tussen gemiddelde en uitstekende resultaten op dezelfde CNC-draaibank. Bij cnc-draaibank- en freesmachinewerk hangt de nauwkeurigheid ook af van de gereedschapslengtecontrole en de volgorde van de functies, omdat er meer bewerkingen in één opstelling worden uitgevoerd.
Hoe wordt de eerste artikelinspectie uitgevoerd en gedocumenteerd?
Welke meters worden gebruikt voor kritieke functies
Hoe wordt de standtijd bewaakt en aangepast?
Hoe wordt omgegaan met thermische stabilisatie bij lange runs
Hoe wordt de uitlijning van onderdelen in één opstelling geverifieerd voor cnc-draaibank- en freesmachineonderdelen?
Voor algemeen industrieel draaien zijn stabiele diameters en schroefdraad nodig
De automobiel- en ruimtevaartsector vereisen vaak strengere toleranties en gedocumenteerde inspecties
Medische of precisieassemblages vereisen tracking van procescapaciteiten en consistente meetsystemen
De levensduur van een CNC-draaibank hangt af van de stijfheid van de constructie, de onderhoudsdiscipline, de ernst van de werklast en hoe goed de operator en het onderhoudsteam van de CNC-draaibank de smering, uitlijning en slijtage beheren, waarbij veel CNC-draaibankmiddelen jaren in productie kunnen blijven als ze op de juiste manier worden onderhouden.
Een CNC-draaibank is een kapitaalgoed dat is ontworpen voor productie op lange termijn, maar de effectieve levensduur wordt bepaald door hoe consistent de tolerantie kan worden gehandhaafd en de uptime behouden blijft. 'Levensduur' moet op twee manieren worden bekeken: mechanische levensduur en productieve levensduur. Een CNC-draaibank kan na vele jaren nog steeds bewegen en snijden, maar als hij de procescapaciteit niet kan vasthouden, voldoet hij mogelijk niet langer aan de behoeften van precisiewerk.
Onderhoudsroutines zijn essentieel. Smeersystemen, wegafdekkingen, koelmiddelbeheer en spaanafvoer beïnvloeden de slijtagesnelheid. Een operator van een cnc-draaibank die dagelijkse controles en de juiste opstartroutines volgt, helpt de levensduur van de CNC-draaibank te verlengen door crashes te voorkomen, ongewone trillingen vroegtijdig op te vangen en drift te melden voordat deze uitmondt in een storing.
Werkdruk doet er ook toe. Zwaar draaien, schurende materialen en een slechte spaanbeheersing versnellen de slijtage van geleidingen, kogelomloopspindels en spindellagers. CNC-draaibankontwerpen met schuin bed worden vaak geselecteerd voor zware werkzaamheden en stabiliteit bij zwaardere sneden, wat kan helpen deze spanningen te beheersen wanneer de machine voor dat gebruiksscenario is ontworpen.
Standaardiseer opwarmroutines om thermische schokken te verminderen
Houd de koelvloeistof schoon en de filtratie stabiel
Handhaaf de spaanverwijdering en vermijd spaanophoping
Houd de trillingen van de spil en de gezondheid van de lagers bij
Voer uitlijningscontroles en inspectie van de kogelomloopspindel uit
Train elke CNC-draaibankoperator in crashpreventiegewoonten
Een cnc-draaibank- en freesmachine-opstelling draait vaak meer gereedschappen en meer assen, waardoor het belang van preventief onderhoud en gereedschapsbeheer toeneemt. Composietcentra met geïntegreerde draai- en freesgereedschappen kunnen de externe handelingen verminderen, maar kunnen hogere eisen stellen aan gereedschapswisselsystemen en ascoördinatie, waardoor de onderhoudsplanning kritischer wordt.
Een CNC-draaibank automatiseert de gereedschapsbeweging via geprogrammeerde besturing voor herhaalbare productie, terwijl een gewone draaibank afhankelijk is van handmatige bediening door de operator, waardoor een CNC-draaibank veel consistenter is voor batchproductie en complexe functies.
Een gewone draaibank wordt handmatig bediend. De machinist controleert de voedingen, diepten en gereedschapsbewegingen met de hand. Bekwame handmachinisten kunnen uitstekende resultaten produceren, maar de resultaten zijn sterk afhankelijk van de individuele techniek en concentratie. Voor B2B-productie beperkt dit de schaalbaarheid omdat herhaalbaarheid tussen ploegendiensten en batches moeilijker te handhaven is.
Een CNC-draaibank gebruikt een besturingssysteem om elke cyclus dezelfde volgorde uit te voeren. Dit maakt de CNC-draaibank beter geschikt voor herhaalbare productie en consistente kwaliteit. Het stelt de machinist van een cnc-draaibank ook in staat zich te concentreren op de verificatie van de instellingen, het meten, de gereedschapsslijtage en de veilige bediening, in plaats van op continue handmatige controle. Kortom, de CNC-draaibank maakt van verspanen een gecontroleerd proces.
Het verschil wordt groter als je kijkt naar de workflow van een cnc-draaibank en freesmachine. Handmatige draaibanken integreren zelden frezen in één opstelling met gecoördineerde assen. CNC-draaibankplatforms met live-gereedschap en composietmogelijkheden kunnen draaien en frezen in een enkele klemopstelling, waarbij samengestelde bewerkingsgeleidingsframes de procesketen verminderen en de efficiëntie verbeteren.
Herhaalbaarheid
CNC-draaibank biedt een hogere herhaalbaarheid voor batchproductie.
Complexiteit
CNC-draaibank ondersteunt complexe profielen en gecoördineerde gereedschapspaden.
Doorvoer
CNC-draaibank vermindert handmatige handelingen en kan de cyclusconsistentie vergroten.
Het opschalen van het personeelsbestand
met CNC Lathe maakt een gestructureerd opleidingstraject mogelijk voor de rol van CNC-draaibankoperator.
Integratie
CNC-draaibank kan worden uitgebreid met CNC-draaibank- en freesmachines op geavanceerde modellen.
Een gewone draaibank kan handig zijn voor eenmalige reparatiewerkzaamheden of snelle handmatige aanpassingen. Voor de meeste leverancierskwalificatie en productiesourcing is de capaciteit van CNC-draaibanken echter de maatstaf, omdat deze een stabiele kwaliteit en voorspelbare levering ondersteunt.
Een CNC-draaibank is een computergestuurd draaiplatform dat is ontworpen voor herhaalbare, efficiënte productie van roterende onderdelen, en de waarde ervan neemt verder toe wanneer het wordt geconfigureerd om workflows van cnc-draaibanken en freesmachines voor onderdelen met meerdere processen te ondersteunen.
Voor B2B-kopers helpt het begrijpen van de definitie, technologie, typen en specificaties van CNC-draaibanken u het inkooprisico te verminderen en leveranciers te kiezen waarvan de CNC-draaibankcapaciteiten overeenkomen met uw tolerantie- en doorlooptijdvereisten. Focus op de pasvorm van het machinetype, stijfheidskenmerken, spilstabiliteit, gereedschapssystemen en het softwaregestuurde proces dat een consistente productie ondersteunt.
Voor productieteams is de CNC-draaibank ook een platform voor de ontwikkeling van personeel. Een goed opgeleide machinist van een CNC-draaibank kan de kwaliteit stabiliseren, uitval verminderen en de doorvoer verbeteren. Naarmate uw productmix complexer wordt, kunnen geavanceerde CNC-draaibankconfiguraties bewerkingen consolideren, opstellingen verminderen en onderdelen met een hogere waarde ondersteunen via geïntegreerde draai- en freesbenaderingen die worden beschreven in de richtlijnen voor composietbewerking.
Een CNC-draaibank wordt gebruikt om roterende onderdelen zoals assen, bussen, hulzen en componenten met schroefdraad te produceren met herhaalbare kwaliteit en efficiënte cyclustijden.
Een CNC-draaibank is het meest waardevol als u consistente diameters, concentriciteit en oppervlakteafwerking voor batches nodig heeft. Veel leveranciers positioneren CNC-draaibankproducten voor veeleisende industrieën die precisie en efficiëntie vereisen, waaronder de automobiel- en ruimtevaartsector.
Een CNC-draaibank kan ook secundaire bewerkingen verminderen als deze over live gereedschap beschikt.
Als uw onderdeel moet worden gedraaid en gefreesde vlakken of kruisgaten, kan een cnc-draaibank- en freesmachineworkflow de voorkeur hebben om de opstellingen te verminderen. Beschrijvingen van samengestelde bewerkingen benadrukken meerdere bewerkingen in één klemopstelling als een weg naar hogere efficiëntie.
Een operator van een cnc-draaibank bestuurt de CNC-draaibank veilig, verifieert de instellingen, bewaakt de gereedschapslijtage, meet onderdelen, past offsets aan en helpt de processtabiliteit tijdens de productie te behouden.
Een operator van een cnc-draaibank is verantwoordelijk voor een consistente output. Dat omvat het laden en klemmen van onderdelen, het selecteren van het juiste programma, het bevestigen van gereedschapsafwijkingen en het uitvoeren van procesinspecties. Een machinist van een cnc-draaibank let ook op problemen met de spaanbeheersing, trillingen en veranderingen in de oppervlakteafwerking die duiden op gereedschapsslijtage of instabiliteit.
In omgevingen met een hoge mix ondersteunt de operator van de cnc-draaibank ook snelle installatieroutines en documentatie. Bij CNC-draaibank- en freesmachinebewerkingen moet de CNC-draaibankoperator ook gereedschapswissels beheren en de uitlijning van de freeskenmerken verifiëren.
Vergelijk de specificaties van CNC-draaibanken door ze af te stemmen op de vereisten van uw onderdeel, met de nadruk op werkbereik, spilcapaciteiten, stijfheidsontwerp, gereedschapscapaciteit en de mogelijkheid om indien nodig cnc-draaibank- en freesmachinefuncties uit te voeren.
Begin met de diameter en lengte van uw grootste onderdeel. Evalueer vervolgens het spiltoerental en koppel voor uw materiaal. Bekijk het aantal revolverstations en de gereedschapsinterface. Controleer of het machineontwerp zwaar draaiwerk ondersteunt, zoals de voordelen van de schuine bedstijfheid die worden beschreven in technische richtlijnen en leverancierscollecties.
Als u gefreesde onderdelen nodig heeft, bevestig dan dat er live gereedschap en meerassige mogelijkheden zijn. Beschrijvingen van samengestelde bewerkingen leggen de nadruk op geïntegreerde gereedschapssystemen en het schakelen tussen draai- en freesgereedschappen, wat rechtstreeks van invloed is op de vraag of een CNC-draaibank kan functioneren als een cnc-draaibank- en freesmachine-oplossing.
Een CNC-draaibank kan een freesmachine niet in alle gevallen volledig vervangen, maar een geavanceerde CNC-draaibank kan veel freestaken uitvoeren wanneer deze is geconfigureerd als een cnc-draaibank en freesmachine met live gereedschap en meerassige functies.
Als uw onderdeel voornamelijk roterend is met een paar gefreesde kenmerken, kan de CNC-draaibank het onderdeel vaak in één keer voltooien, waardoor de uitlijning wordt verbeterd en de handling wordt verminderd. In discussies over composietbewerking wordt de klemtoon gelegd op multiprocesbewerking als een manier om de procesketen te verkorten.
Als uw onderdeel voornamelijk prismatisch is, kan een speciaal freesplatform nog steeds efficiënter zijn.
Voor de productie van grote volumes wordt vaak de voorkeur gegeven aan een CNC-draaibank met stabiele stijfheid, efficiënte gereedschapswissels en automatiseringsopties, en dubbele spindel- of draaicentrumstijlen kunnen de handling verminderen en de cyclustijd verbeteren.
Een CNC-draaibank met dubbele spindel kan overdracht ondersteunen en handmatige handelingen verminderen. In een productbeschrijving wordt vermeld dat ontwerpen met dubbele spil beide uiteinden in één klemming kunnen verwerken en de cyclustijden kunnen verkorten dankzij de overdrachtsmogelijkheid.
Draaicentrumplatforms worden ook vaak gepositioneerd als veelzijdig en prestatiegericht, met hogesnelheidsspindels en geavanceerde bedieningselementen die een efficiënte taakinstelling ondersteunen.
Als u wilt, kan ik ook een vergelijkingssjabloon voor CNC-draaibankspecificaties maken voor offerteaanvragen (met velden voor spil, klauwplaat, revolver, Y-as, live gereedschap en inspectiedocumentatie) met dezelfde niet-merkbenadering.
