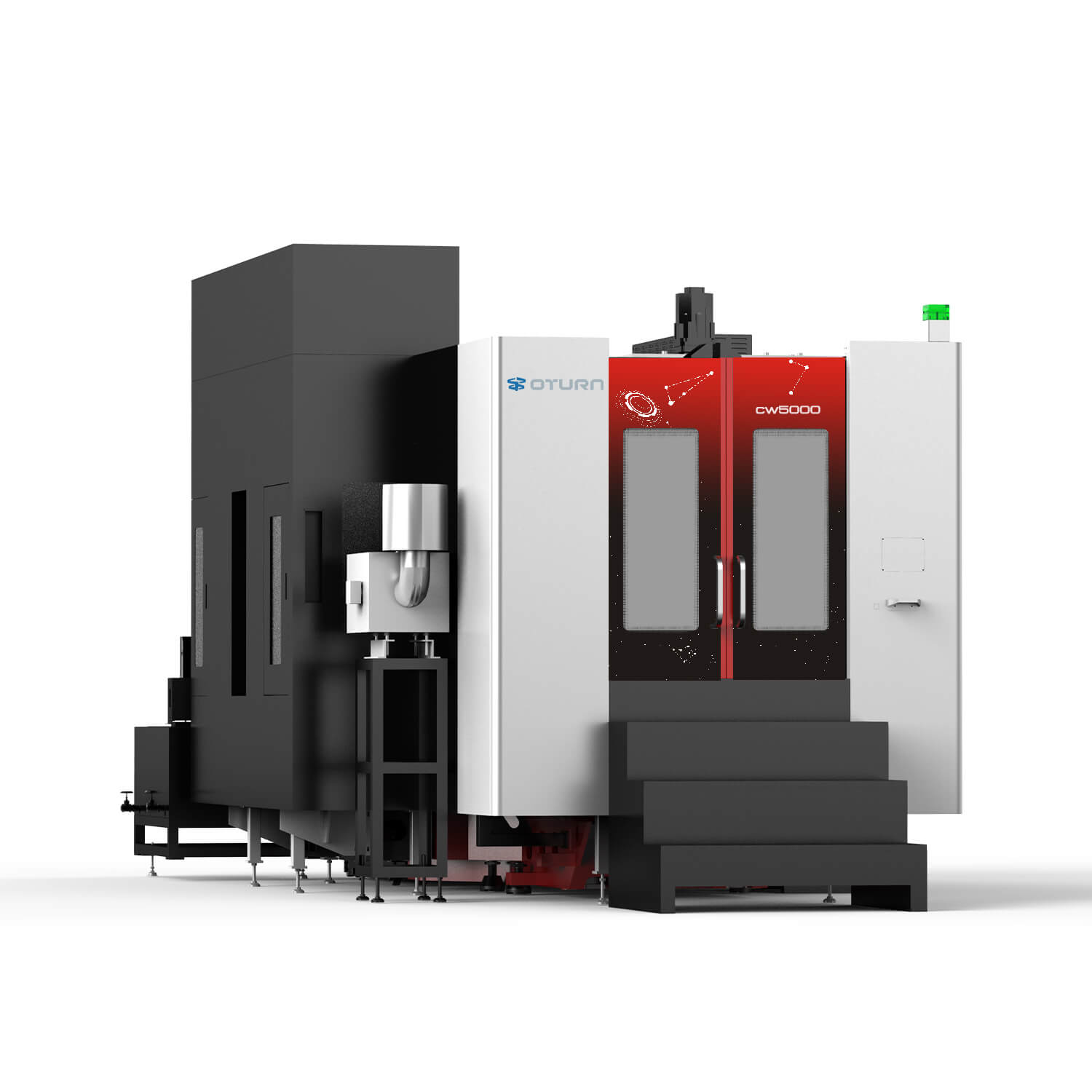

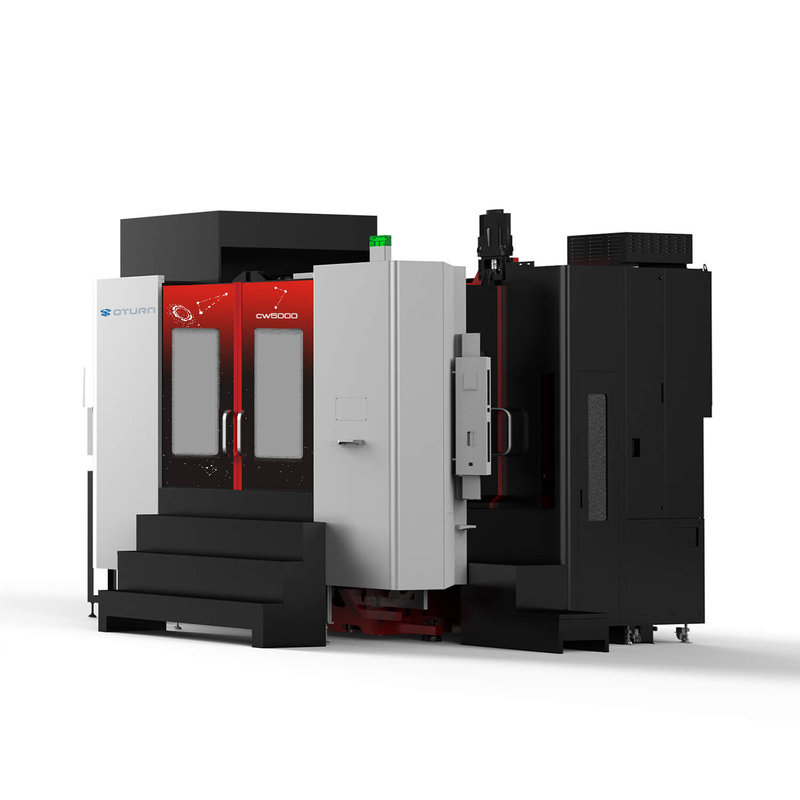

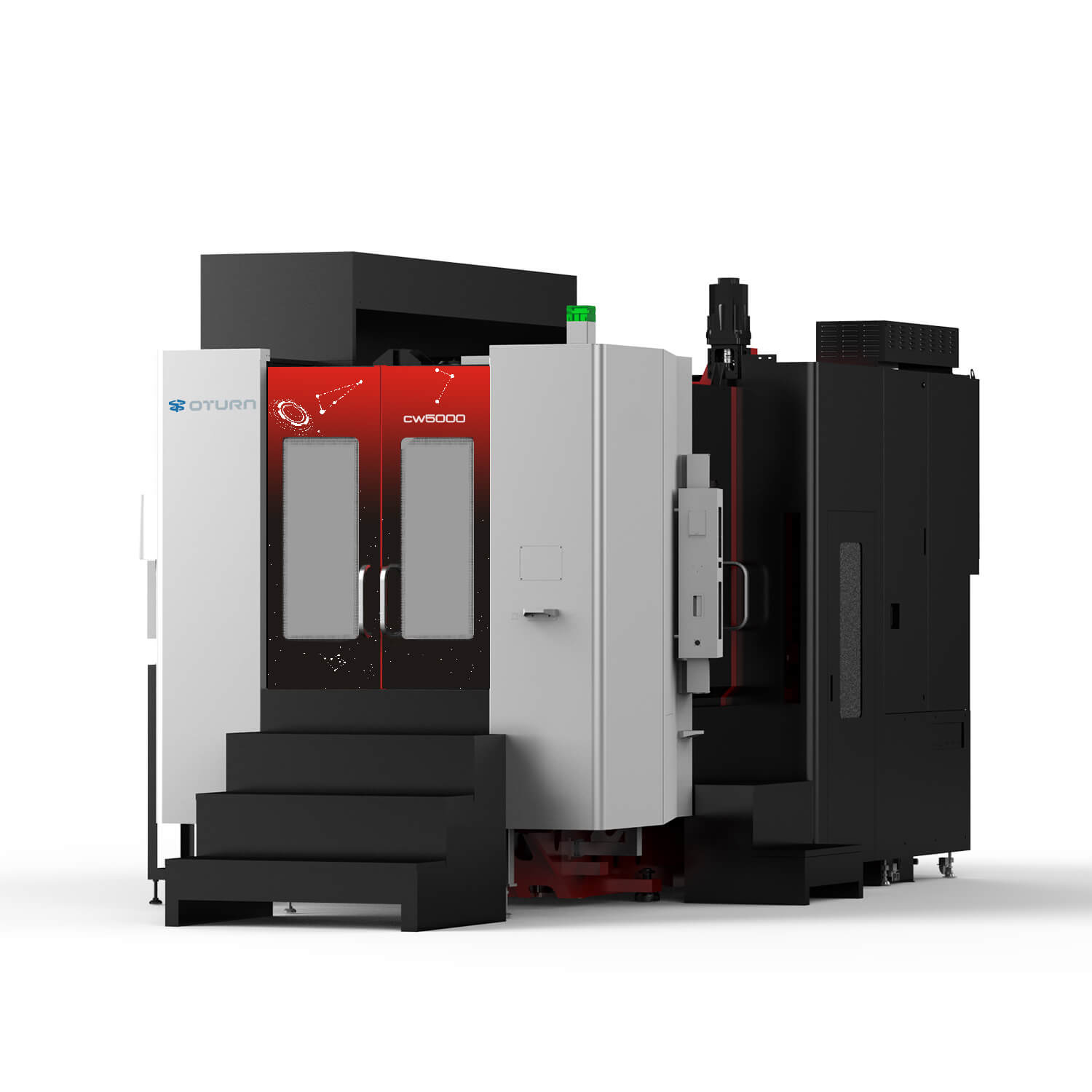

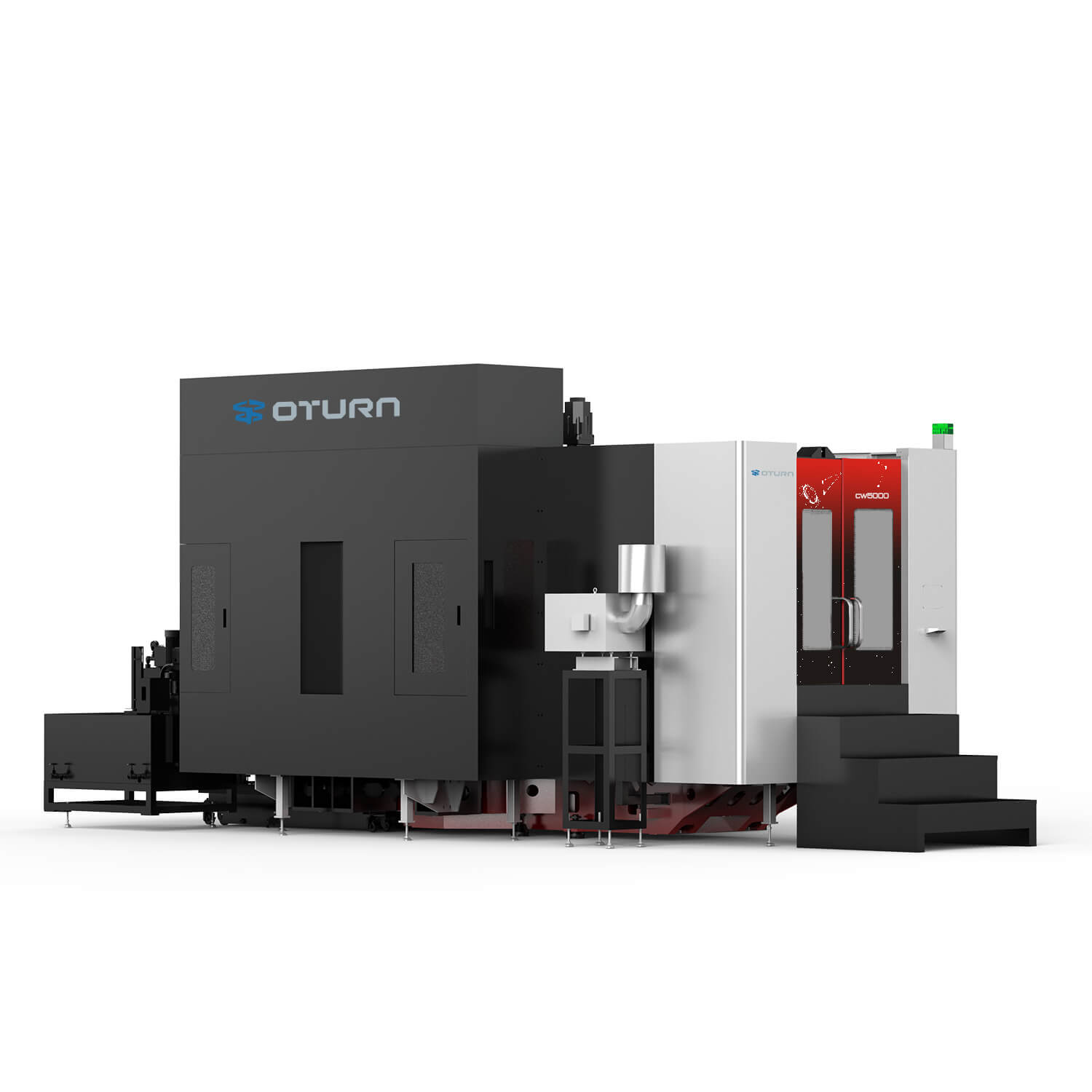

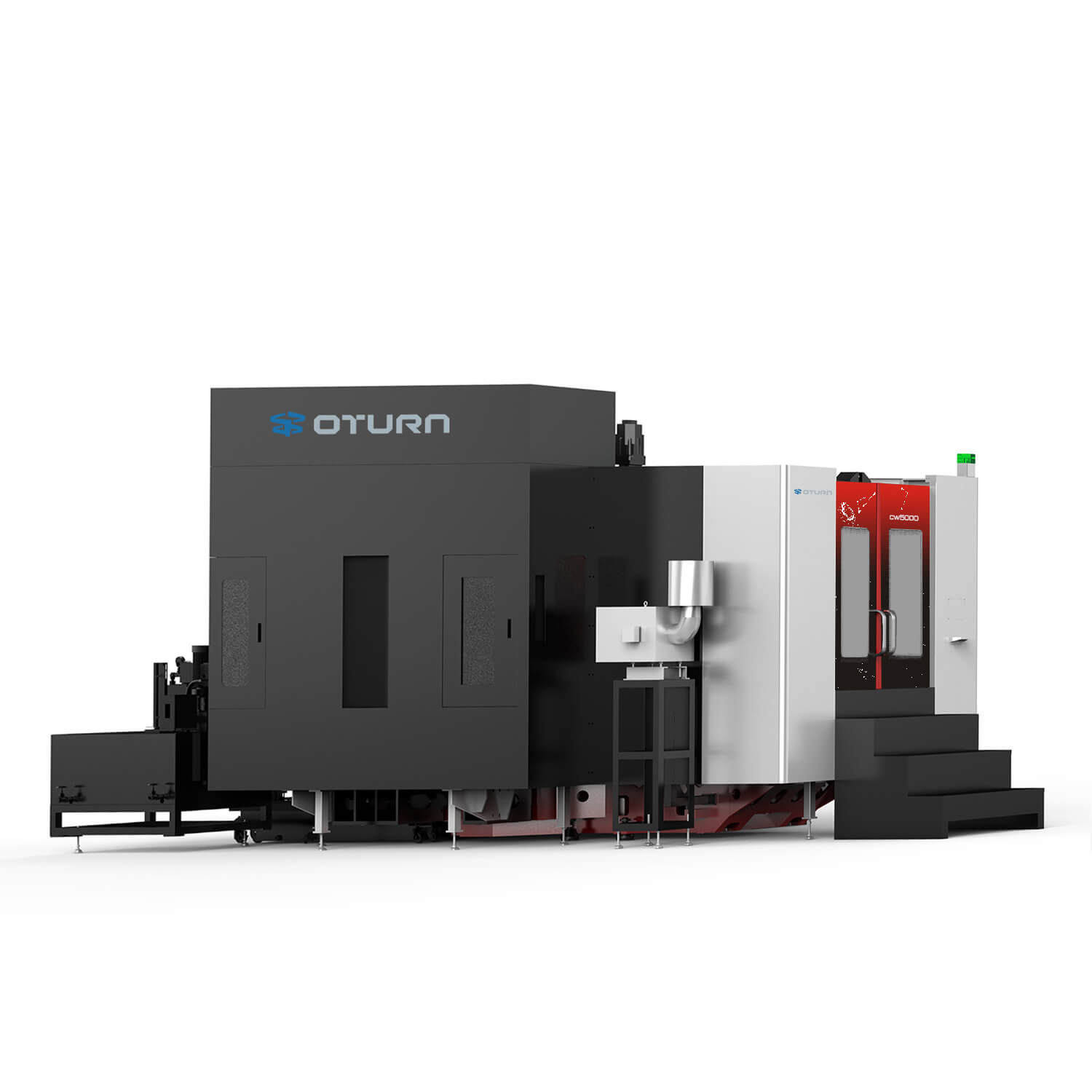

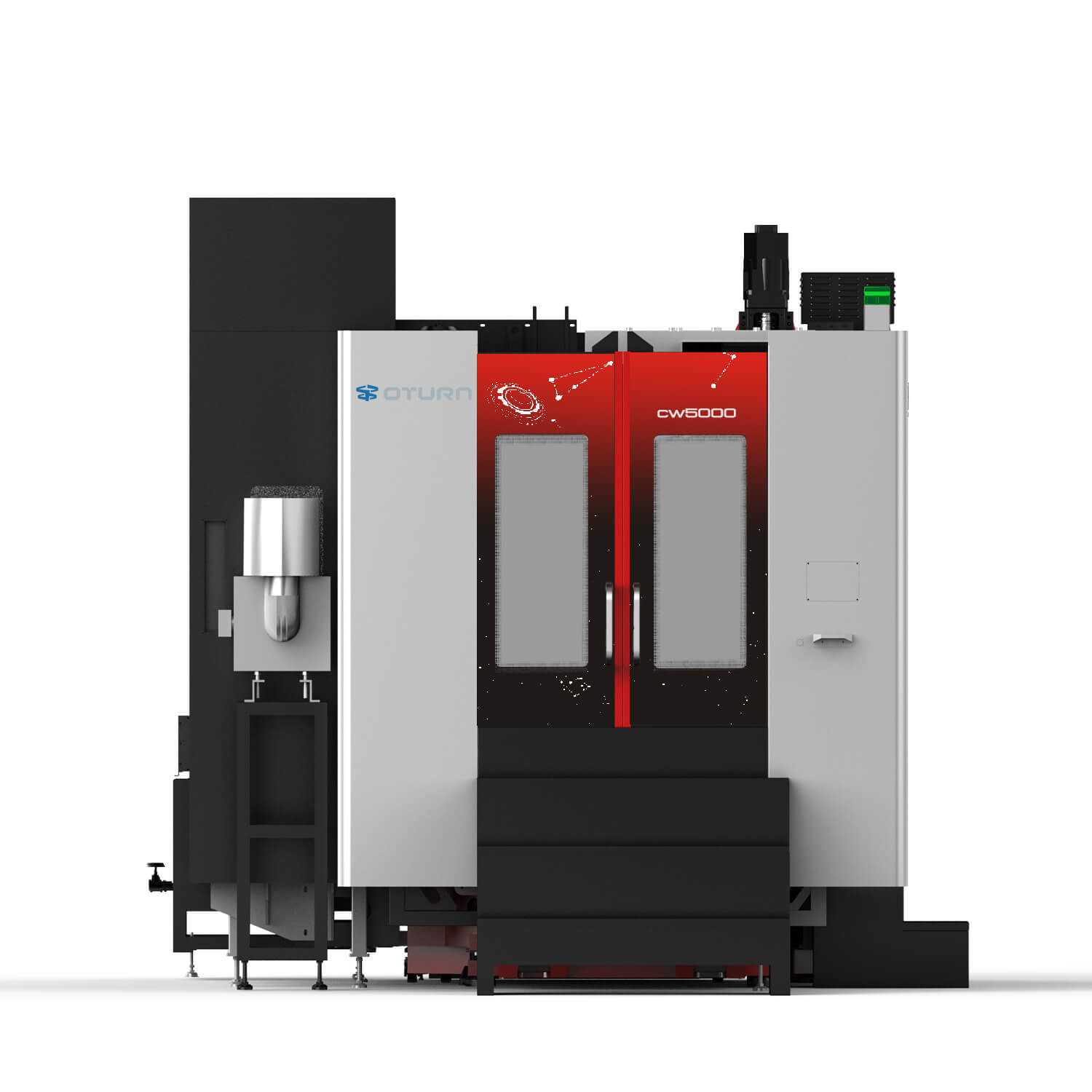

CNC横型マシニングセンタ CWシリーズ


可用性：

ブランド：
オーターン

CNC横型マシニングセンタ CWシリーズ HMC CNC横型マシニングセンター高仕上げ横型ミーリングセンター HMC横型CNCフライス盤高効率CNC横型マシニングツール

特徴

技術仕様

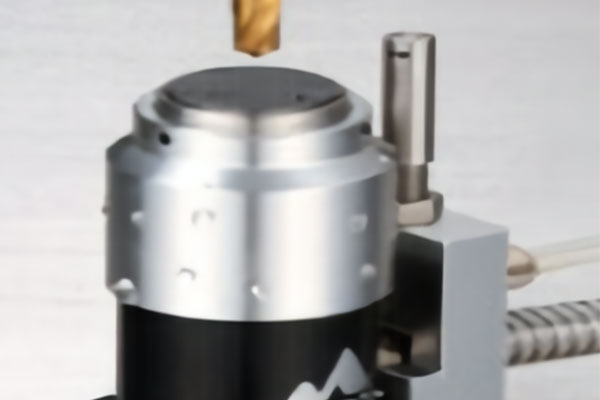

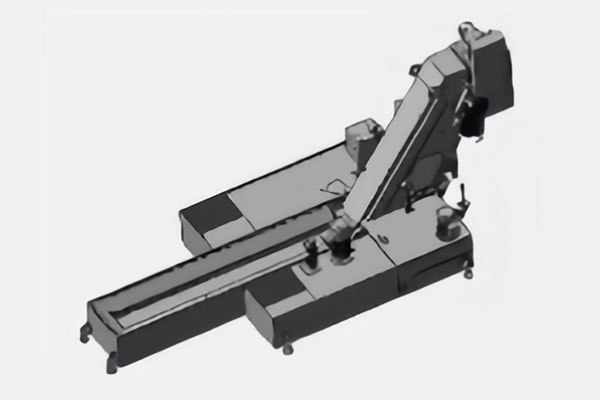

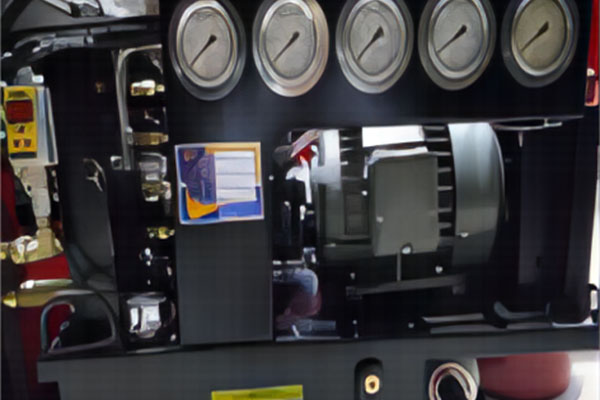

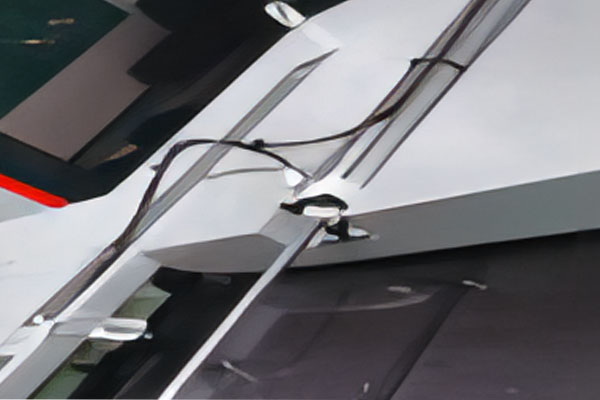

構成の概要

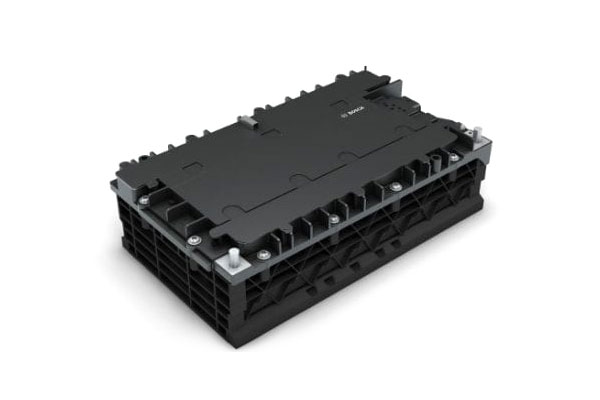

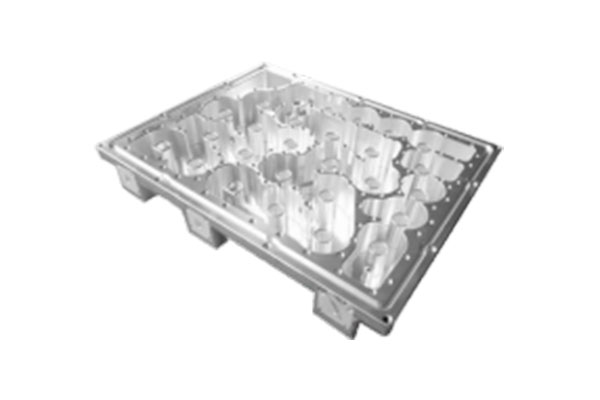

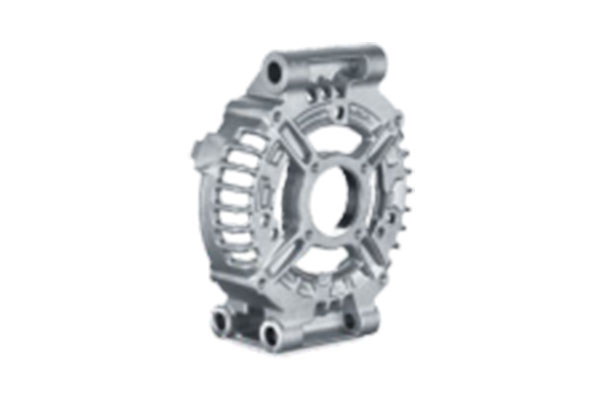

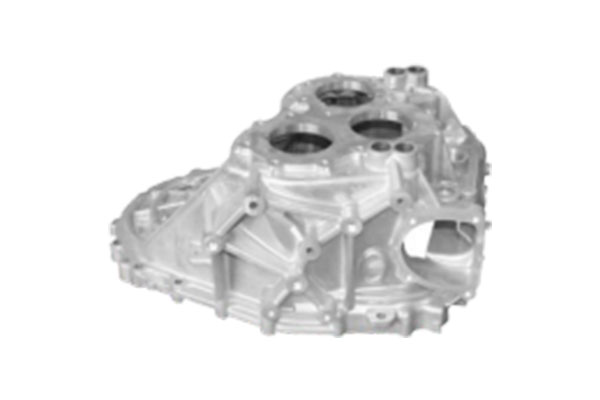

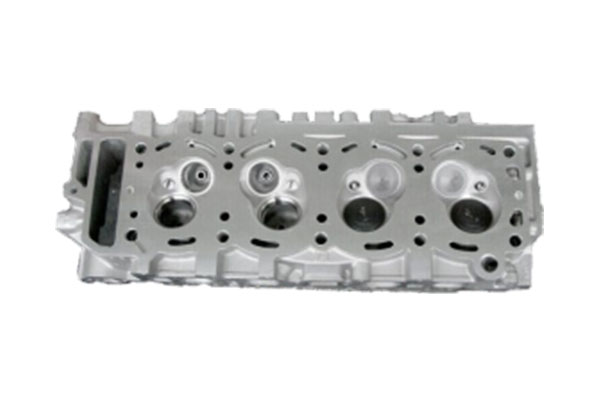

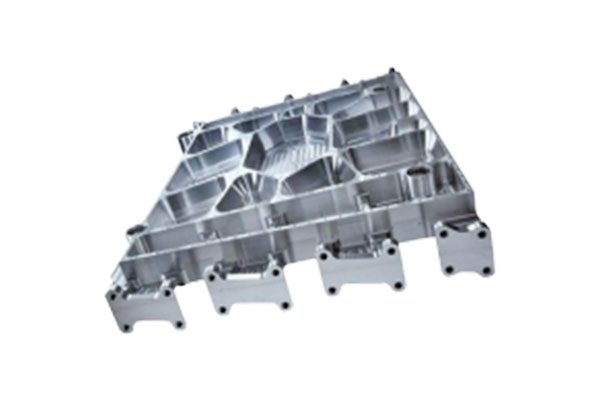

ケースの処理

精密加工を可能にする高剛性構造

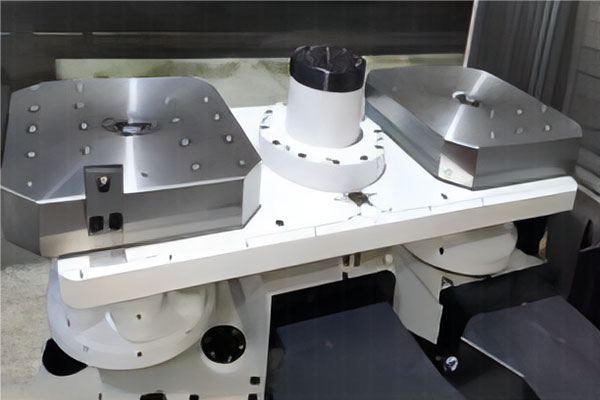

ワークテーブルカップリング: ワークテーブル本体とパレット間の接続は 4 点コーンで固定され、73.2 KN のクランプ力を提供します。また、インデックステーブルのカップリングには85.2KNのクランプ力を採用し、重切削加工でも安定した性能を発揮します。

X軸チルト設計：X軸リニアガイドのさまざまな設置面高さを戦略的に設計し、剛性を高め、高速かつ高精度の位置決めを可能にします。

高精度加工設計

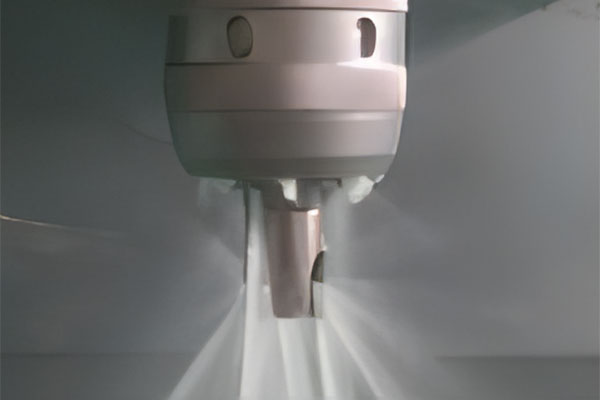

内蔵スピンドル/電動スピンドル: 内蔵スピンドルまたは電動スピンドルの統合により、高速動作時の振動を効果的に最小限に抑えます。これにより、表面仕上げが向上するだけでなく、切削工具の寿命も大幅に延長されます。

スピンドル温度制御

クーラント循環：高精度加工を維持するため、主軸軸受と主軸箱にクーラントを循環させています。このプロセスにより熱変動が低減され、安定したスピンドル性能が確保されます。

X、Y、Z 軸ボールねじの中空冷却: 冷却ユニットによって温度制御されたクーラントがボールねじの中空シャフトを循環します。この冷却システムにより、高速連続運転でも安定した加工精度を維持します。

保護とメンテナンス

X 軸および Y 軸保護カバー: ブラシ付きの従来のマルチセクションシートメタルガードは、より効率的なアコーディオンスタイルの折りたたみ式ガードに置き換えられました。このコンパクトな設計は、加工エリア内の切りくずと切削液を効果的に管理し、よりクリーンでより管理された作業環境を保証します。

技術仕様

アイテム		ユニット	CW4000	CW5000	CW6800	CW8800
作業台	作業台(長さ×幅)	mm	400×400	500×500	630×630	800×800
	ワークテーブルの数	個	2	2	2	2
	ワークテーブルの最大積載量	kg	300	500	1200	2000
	ワークテーブルの最大ワークサイズ	mm	0710*510	0800*1000	01100*1000	01450*1200
	地面からの作業台の高さ	mm	1054	1165	1380	1400
	最小分周値	°	0.001	0.001	0.001	0.001
餌	X/Y/Z軸高速移動	メートル/分	60/60/60	60/60/60	60/60/60	60/60/60
餌	切削送り速度	メートル/分	1-10	1-10	1-10	1-10
旅行	X/Y/Z軸移動量	mm	500×450×400	800×800×800	1100×900×980	1500×1200×1325
旅行	主軸中心からワークテーブルまでの距離	mm	130-580	130-930	150-1050	100-1300
スピンドル	主軸端からワークテーブル中心までの距離	mm	125-525	50-850	150-1130	100-1425
	スピンドル仕様（取付径/伝達モード）	mm	170/内蔵	250/内蔵	300/内蔵	300/内蔵
	スピンドルテーパ穴	mm	BT40	BT40	BT50	BT50
	最高主軸回転速度	r/min	15000	15000	8000	8000
	スピンドルモーター出力	kW	11/15	15/18.5	18.5/30	18.5/30
	スピンドルモーターのトルク	Nm	32/53.4	95.5/250	305/623	305/623
ツール	ツールマガジン容量	T	23	50	40	40
	最大工具径/長さ	mm	110/250	150/500	250/500	250/500
	最大工具重量	kg	8	8	20	25
3軸	X軸ガイドレール (レール幅/スライダー数)	mm	35/2	45/2	55/2	55/6
	Y軸ガイドレール (レール幅/スライダー数)		35/2	35/2	55/2	55/2
	Z軸ガイドレール (レール幅/スライダー数)		35/2	45/2	55/4	65/4
	X軸ネジ	/	2R40×20	2R40×20	2R50×20	2R50×20
	Y軸ネジ	/	2R40×20	2R40×20	2R50×20	2R50×20
	Z軸ネジ	/	2R36×20	2R40×20	2R50×20	2R50×20
正確さ	位置決め精度	mm	±0.005/300
正確さ	繰り返し位置決め精度	mm	±0.003/300
他の	空気要件	kg/cm2	≥6
	ガスの流れ	L/分	≥200
	機械重量（総合）	T	6	11.2	20	30
	機械サイズ（長さ×幅×高さ）	mm	168055102870	278558453040	330067983400	4230×8447×3440
