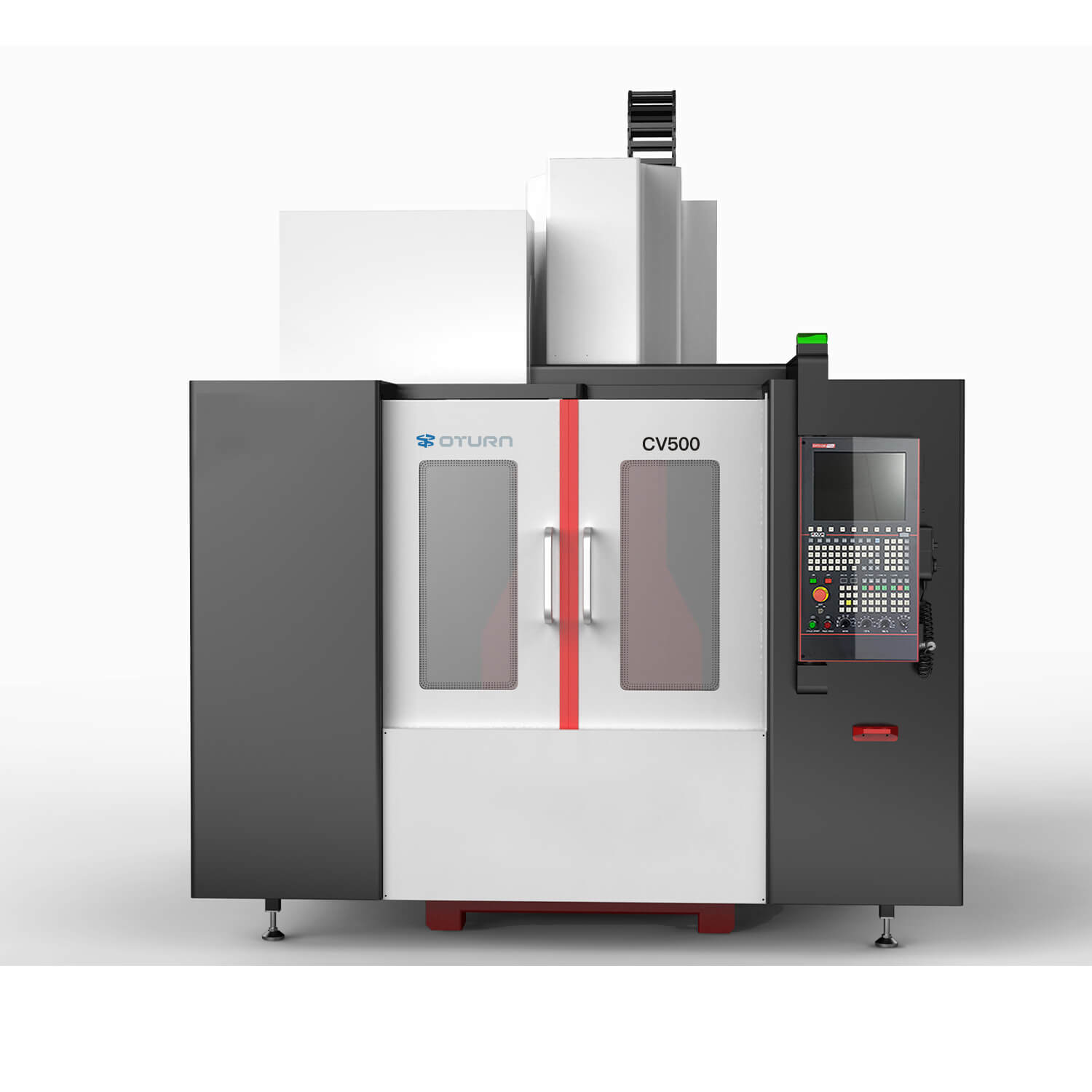

Siri CV Pusat Pemesinan Menegak Lima paksi

Siri CV pusat pemesinan menegak lima paksi mempunyai ciri-ciri ketegaran tinggi, ketepatan tinggi dan pemesinan kecekapan tinggi.


Ketersediaan:

Jenama:
Oturn

Siri CV Pusat Pemesinan Menegak Lima paksi 5 paksi Pusat pemesinan cnc serentak Mesin Pengilangan Cnc 5 Paksi Termaju Kestabilan 5 paksi Alat Mesin Cnc VMC Pusat pemesinan menegak CNC 5 paksi Pusat pemesinan menegak CNC 5 paksi Siri TK Siri FH Pusat Pemesinan Menegak Lima paksi Siri CBS Pusat Pemesinan Menegak Lima paksi Pusat Mesin Cnc Menegak Vmc Ketepatan Tinggi Pusat Pemesinan Menegak CNC Lima Paksi

Ciri-ciri

Spesifikasi Teknikal

Contoh Pemprosesan

Alami kemuncak kecemerlangan pemesinan dengan Siri CV Pusat Pemesinan Menegak Lima paksi Oturn. Dicipta untuk tugasan yang kompleks dan berketepatan tinggi, siri ini memperkasakan industri untuk mencapai tahap ketepatan dan kecekapan yang belum pernah terjadi sebelumnya.

Aplikasi Merentas Industri:

Siri CV cemerlang dalam pelbagai aplikasi, termasuk:

Aeroangkasa: Buat komponen rumit untuk enjin dan struktur pesawat dengan ketepatan dan kemasan permukaan yang unggul.
Automotif: Menghasilkan bahagian enjin berkualiti tinggi, komponen transmisi dan acuan yang rumit.
Mould & Die: Cipta acuan dan cetakan yang kompleks dengan ketepatan yang luar biasa, mengurangkan masa pengeluaran dan meningkatkan kualiti produk.
Tenaga: Menghasilkan komponen kritikal untuk turbin dan peralatan berkaitan tenaga lain.
Perubatan: Menghasilkan peranti perubatan yang rumit dan implan dengan ketepatan tertinggi dan keperluan kemasan permukaan.

Rakan Kongsi Anda dalam Ketepatan:

Oturn sinonim dengan inovasi dan kualiti dalam dunia pemesinan CNC. Siri CV merangkumi komitmen kami untuk menyediakan penyelesaian termaju yang memperkasakan pengeluar untuk menolak sempadan apa yang mungkin. Dengan Oturn, anda memperoleh rakan kongsi yang dipercayai yang berdedikasi untuk kejayaan anda, memberikan sokongan dan kepakaran yang tiada tandingan untuk membantu anda mencapai matlamat pembuatan anda. Melabur dalam Siri CV dan alami perbezaan Oturn: ketepatan, kebolehpercayaan dan prestasi yang boleh anda percayai.

Spesifikasi Teknikal

item		unit	CV200	CV300	CV500
Perjalanan	Perjalanan paksi X/Y/Z	mm	500×400×330	700600500	700×600×500
	Jarak dari muka hujung gelendong ke permukaan meja kerja	mm	100-430	150-650	130-630
	Jarak dari pusat gelendong ke permukaan rel panduan lajur	mm	412	628	628
	Jarak maksimum antara pusat gelendong 90° paksi-A dan permukaan cakera paksi-C	mm	235	360	310
suapan 3 paksi	Anjakan pantas paksi X/Y/Z	m/min	48/48/48	48/48/48	36/36/36
suapan 3 paksi	Pemotongan kadar suapan	mm/min	1-24000	1-24000	1-24000
gelendong	Spesifikasi gelendong (diameter pemasangan/mod penghantaran)	mm	95/langsung	140/Langsung	140/Langsung
	Tirus gelendong	mm	BT30	BT40	BT40
	Kelajuan gelendong	r/min	12000	12000	12000
	Kuasa motor gelendong (berterusan/S3 25%)	kW	8.2/12	15/22.5	15/22.5
	Tork Motor Spindle (Berterusan/S3 25%)	Nm	26/38	47.8/71.7	47.8/71.7
Majalah alat	Kapasiti majalah	T	21T	24T	24T
	Masa menukar alat (TT)	s	2.5	4	4
	Diameter maksimum alat (alat penuh/alat kosong)	mm	80	70/120	70/120
	Panjang alat maks	mm	250	300	300
	Maks. Berat alat	kg	3	8	8
Panduan	Panduan paksi X (saiz/bilangan peluncur)	mm	30/2	Penggelek 35/2	45/2 roller
	Panduan paksi Y (dimensi/kuantiti peluncur)	mm	30/2	Penggelek 35/2	45/2 roller
	Panduan paksi Z (dimensi/kuantiti peluncur)	mm	30/2	Penggelek 35/2	45/2 roller
skru	Skru paksi X	mm	Φ28×16	Φ40×16	Φ40×16
	Skru paksi Y	mm	Φ28×16	Φ40×16	Φ40×16
	Skru paksi Z	mm	Φ32×16	Φ40×16	Φ40×16
Ketepatan	Ketepatan kedudukan	mm	±0.005/300	±0.005/300	±0.005/300
Ketepatan	Kebolehulangan	mm	±0.003/300	±0.003/300	±0.003/300
5 paksi	Kaedah pemacu meja putar	-	Moter langsung	cam penggelek	roller cam
	Diameter meja putar	mm	Φ200	Φ300*250	φ500*400
	Berat beban yang dibenarkan meja putar (dalam mendatar/condong)	kg	40/20	100/70	200
	A/C-paksi maks. kelajuan	rpm	100/230	60/60	60/60
	Kedudukan paksi A/kebolehulangan	arka-saat	10/6	15/10	15/10
	Kedudukan paksi C/kebolehulangan	arka-saat	8/4	15/10	15/10
Pelinciran	Kapasiti unit pelinciran	L	1.8	1.8	1.8
Pelinciran	Jenis pemisah minyak	-	isipadu	Pelinciran gris	isipadu
Lain-lain	Permintaan udara	kg/c	≥6	≥6	≥6
	Aliran sumber udara	mm3/min	≥0.2	≥0.4	≥0.4
	kapasiti bateri	KVA	10	22.5	26
	Berat Mesin (Komprehensif)	t	2.9	7	8
	Dimensi Mekanikal (L×W×H)	mm	1554×2346×2768	224828842860	2610×2884×3303
