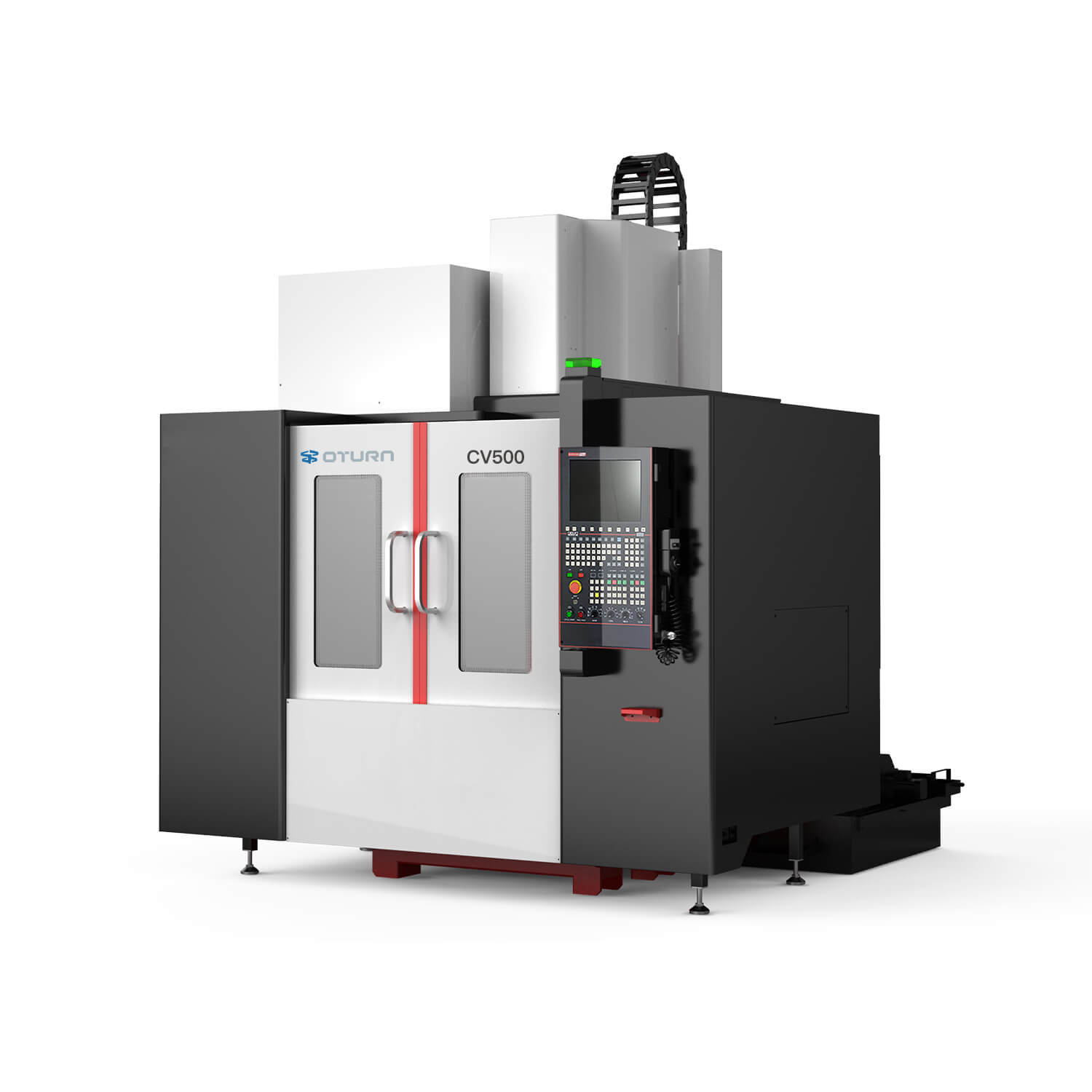

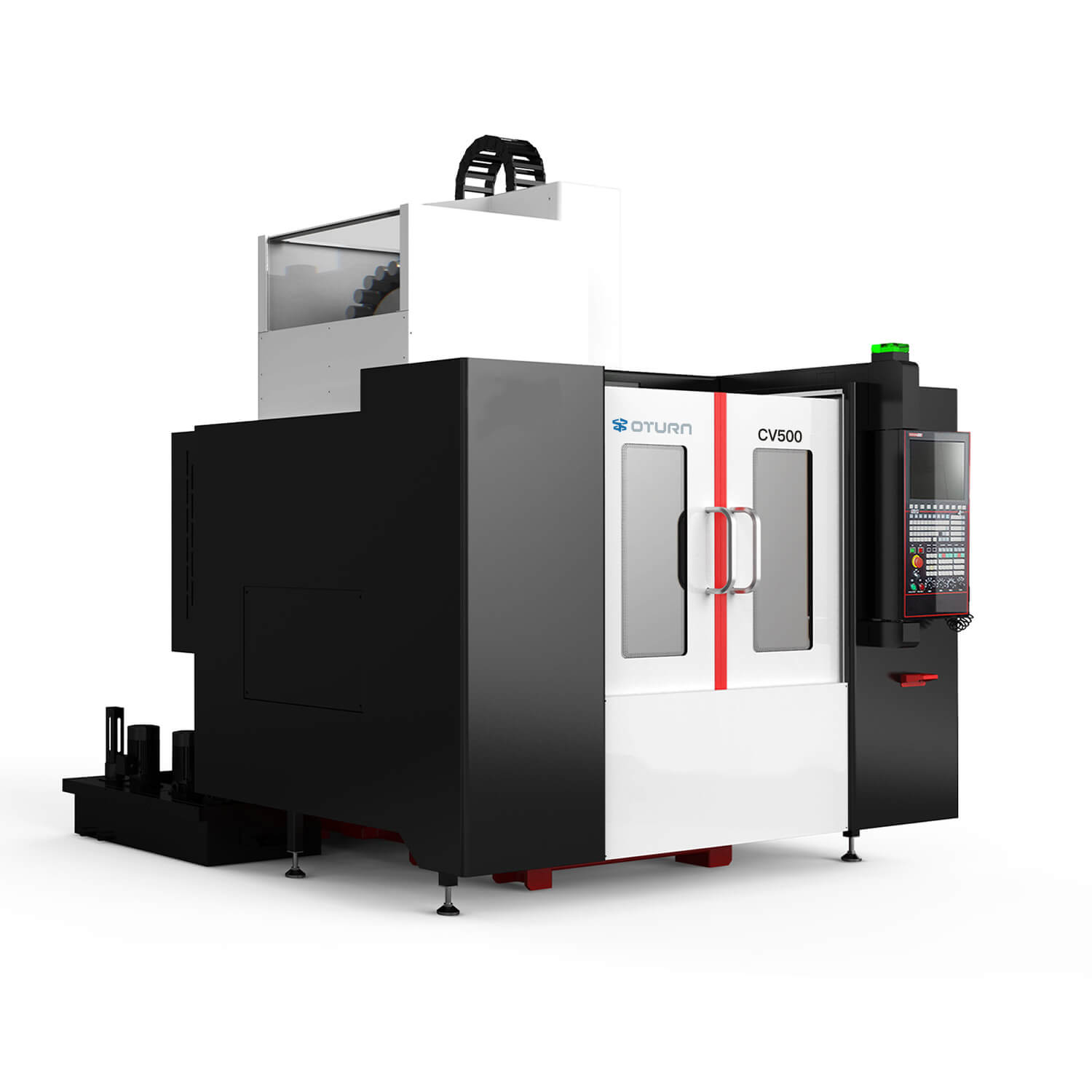

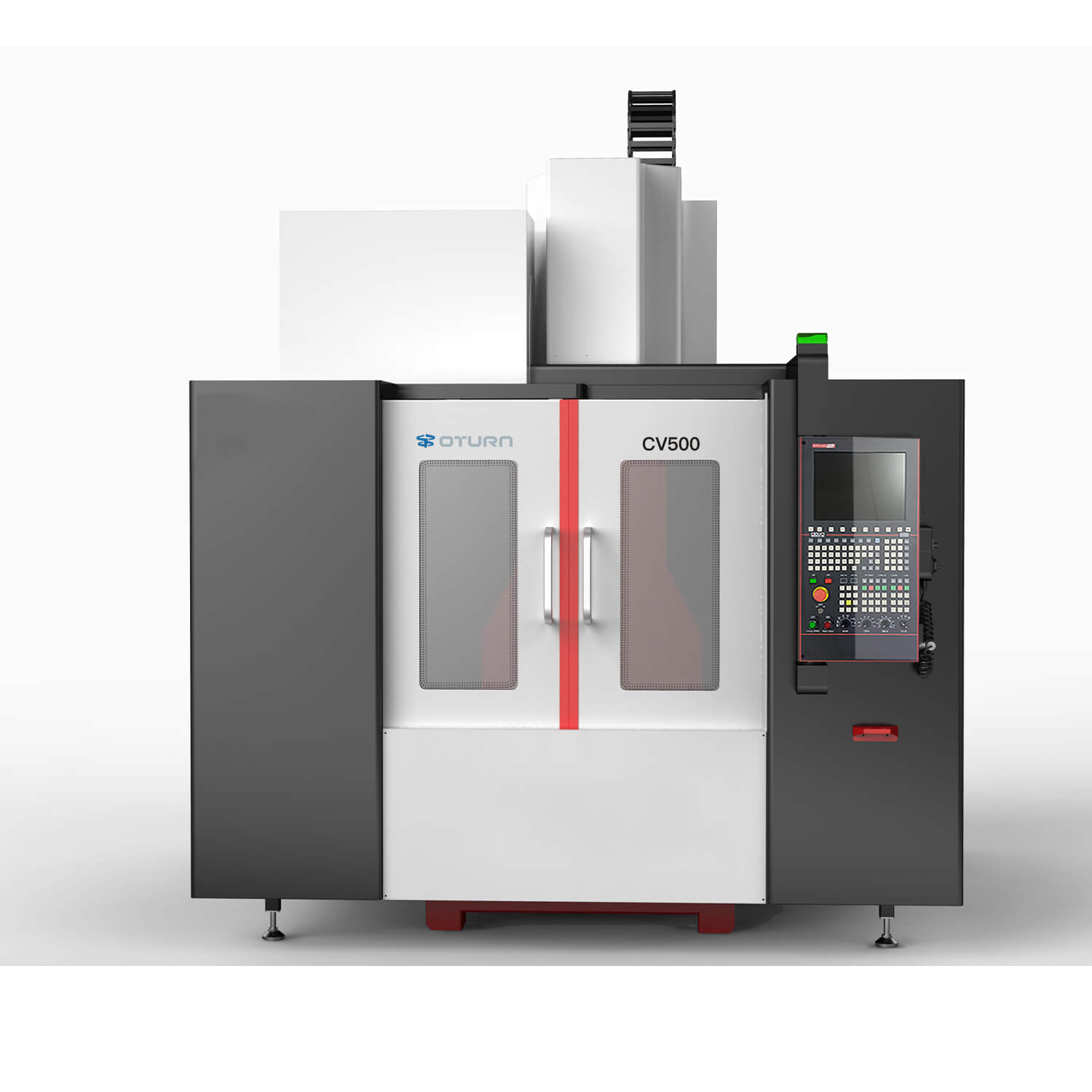

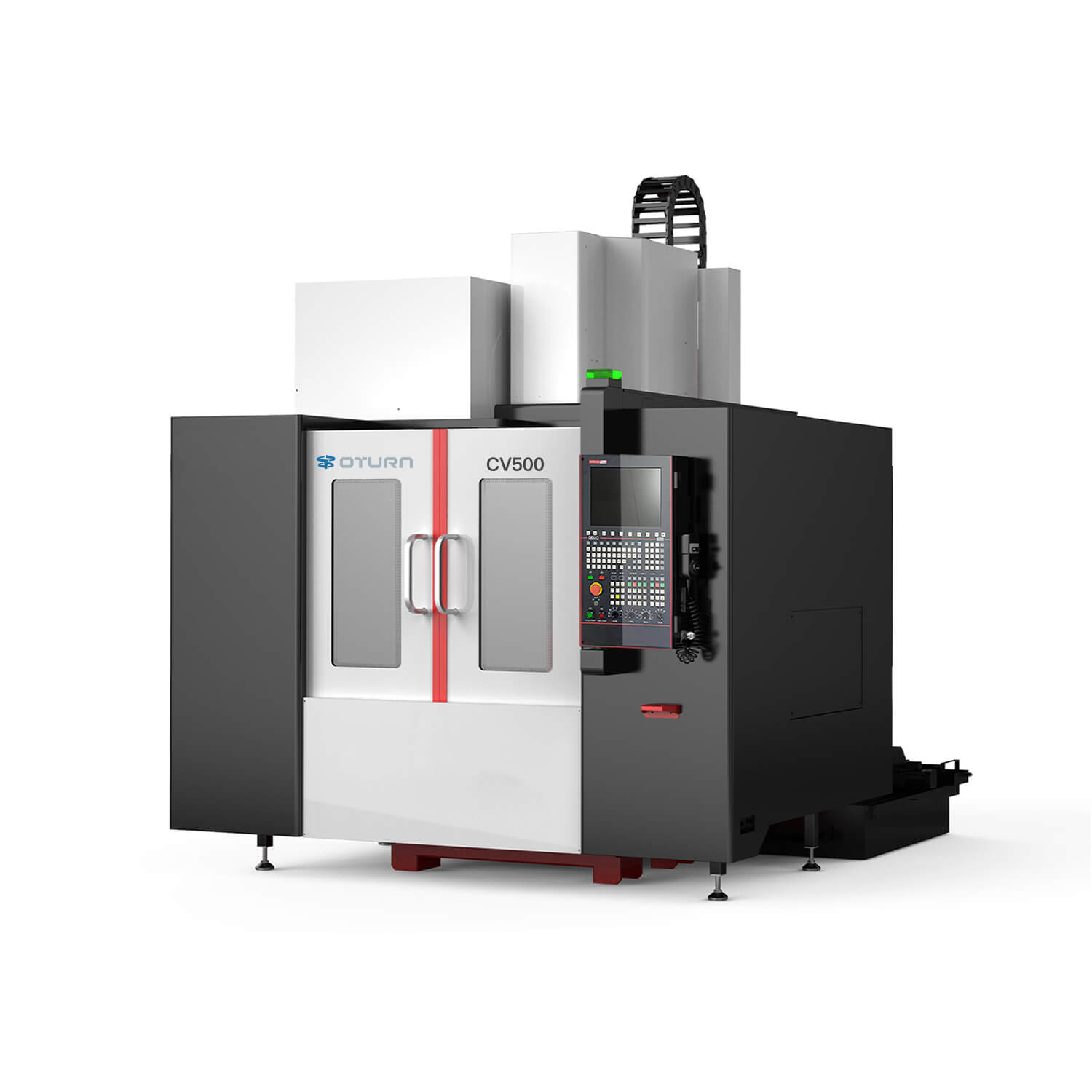

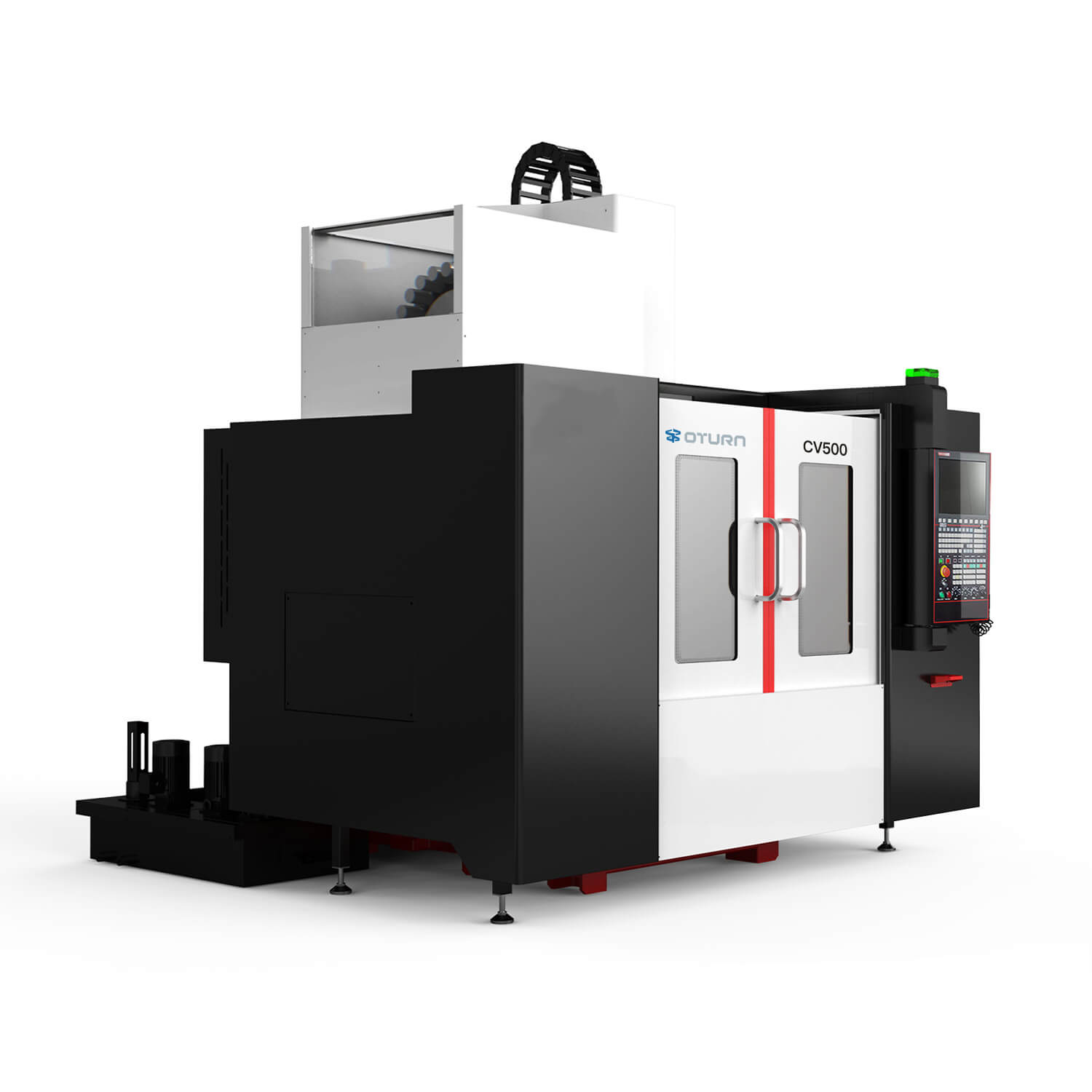

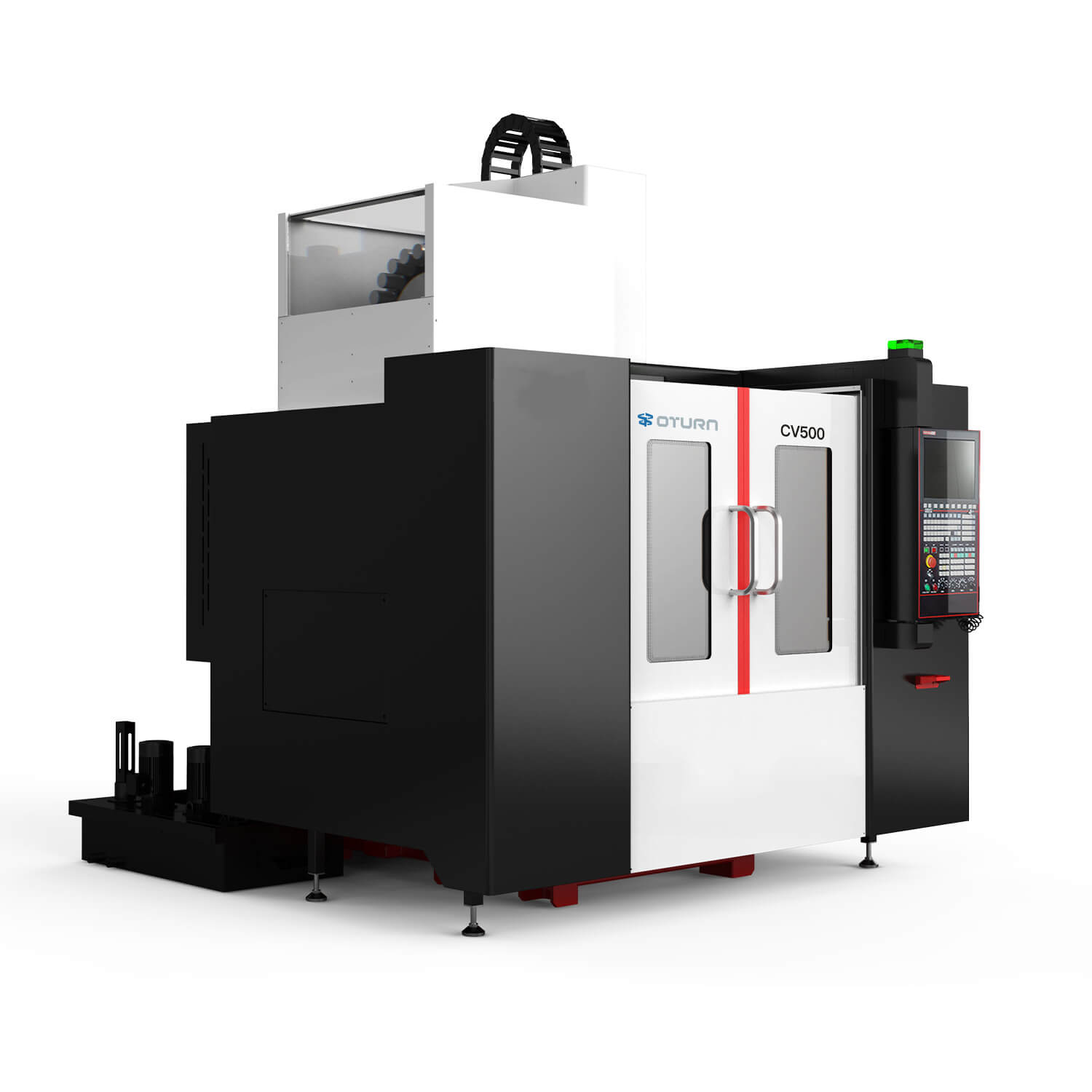

เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้งห้าแกน CV Series

เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้งห้าแกน CV ซีรีส์มีคุณลักษณะเฉพาะที่มีความแข็งแกร่งสูง ความแม่นยำสูง และการตัดเฉือนประสิทธิภาพสูง

ปริมาณ:
มีจำหน่าย:





สอบถาม เพิ่มลงตะกร้า

ยี่ห้อ:
กลับ

เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้งห้าแกน CV Series ศูนย์เครื่องจักรกลซีเอ็นซีพร้อมกัน 5 แกน เครื่องกัดซีเอ็นซี 5 แกนขั้นสูง เครื่องมือเครื่องจักรซีเอ็นซี VMC 5 แกนที่มีความเสถียร ศูนย์เครื่องจักรกลซีเอ็นซีแนวตั้ง 5 แกน เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้ง CNC 5 แกน รุ่น TK เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งห้าแกน FH Series เครื่องแมชชีนนิ่งเซนเตอร์แนวตั้งแบบห้าแกน CBS Series ศูนย์เครื่องจักรซีเอ็นซีแนวตั้ง Vmc ความแม่นยำสูง ศูนย์เครื่องจักรกลซีเอ็นซีแนวตั้งห้าแกน

คุณสมบัติ

ข้อมูลจำเพาะทางเทคนิค

ตัวอย่างการประมวลผล

สัมผัสประสบการณ์สุดยอดแห่งความเป็นเลิศในการตัดเฉือนด้วยเครื่องแมชชีนนิ่งเซนเตอร์แนวตั้งห้าแกน CV Series ของ Oturn ออกแบบมาเพื่องานที่ซับซ้อนและมีความแม่นยำสูง ซีรีส์นี้ช่วยให้อุตสาหกรรมได้รับความแม่นยำและประสิทธิภาพในระดับที่ไม่เคยมีมาก่อน

การใช้งานข้ามอุตสาหกรรม:

CV ซีรี่ส์เป็นเลิศในการใช้งานที่หลากหลาย รวมถึง:

การบินและอวกาศ: สร้างส่วนประกอบที่ซับซ้อนสำหรับเครื่องยนต์และโครงสร้างเครื่องบินด้วยความแม่นยำและพื้นผิวที่เหนือกว่า
ยานยนต์: ผลิตชิ้นส่วนเครื่องยนต์ ชิ้นส่วนระบบส่งกำลัง และแม่พิมพ์ที่ประณีตคุณภาพสูง
แม่พิมพ์และแม่พิมพ์: สร้างแม่พิมพ์และแม่พิมพ์ที่ซับซ้อนด้วยความแม่นยำเป็นพิเศษ ลดเวลาในการผลิตและปรับปรุงคุณภาพของผลิตภัณฑ์
พลังงาน: ผลิตส่วนประกอบที่สำคัญสำหรับกังหันและอุปกรณ์ที่เกี่ยวข้องกับพลังงานอื่นๆ
การแพทย์: ผลิตอุปกรณ์ทางการแพทย์และการปลูกถ่ายทางการแพทย์ที่ซับซ้อนด้วยความแม่นยำและข้อกำหนดด้านพื้นผิวสูงสุด

คู่หูของคุณในความแม่นยำ:

Oturn มีความหมายเหมือนกันกับนวัตกรรมและคุณภาพในโลกของการตัดเฉือน CNC CV Series รวบรวมความมุ่งมั่นของเราในการนำเสนอโซลูชันที่ล้ำสมัยที่ช่วยให้ผู้ผลิตสามารถก้าวข้ามขอบเขตของสิ่งที่เป็นไปได้ ด้วย Oturn คุณจะได้รับพันธมิตรที่เชื่อถือได้ซึ่งอุทิศตนเพื่อความสำเร็จของคุณ โดยให้การสนับสนุนและความเชี่ยวชาญที่เหนือชั้นเพื่อช่วยให้คุณบรรลุเป้าหมายการผลิต ลงทุนใน CV Series และสัมผัสกับความแตกต่างของ Oturn: ความแม่นยำ ความน่าเชื่อถือ และประสิทธิภาพที่คุณเชื่อถือได้

ข้อมูลจำเพาะทางเทคนิค

รายการ		หน่วย	CV200	CV300	CV500
การท่องเที่ยว	การเดินทางของแกน X / Y / Z	มม	500×400×330	700600500	700×600×500
	ระยะห่างจากปลายแกนหมุนถึงพื้นผิวโต๊ะทำงาน	มม	100-430	150-650	130-630
	ระยะห่างจากศูนย์กลางแกนหมุนถึงพื้นผิวรางนำคอลัมน์	มม	412	628	628
	ระยะห่างสูงสุดระหว่างศูนย์กลางแกน A 90° และพื้นผิวดิสก์แกน C	มม	235	360	310
ฟีด 3 แกน	แกน X / Y / Z เคลื่อนที่อย่างรวดเร็ว	เมตร/นาที	48/48/48	48/48/48	36/36/36
ฟีด 3 แกน	อัตราป้อนตัด	มม./นาที	1-24000	1-24000	1-24000
แกนหมุน	ข้อมูลจำเพาะของสปินเดิล (เส้นผ่านศูนย์กลางการติดตั้ง/โหมดการส่งกำลัง)	มม	95/โดยตรง	140/ไดเร็ค	140/ไดเร็ค
	แกนเรียว	มม	30 บาท	40 บาท	40 บาท
	ความเร็วแกนหมุน	รอบ/นาที	12000	12000	12000
	กำลังมอเตอร์แกนหมุน (ต่อเนื่อง/S3 25%)	กิโลวัตต์	8.2/12	15/22.5	15/22.5
	แรงบิดของมอเตอร์แกนหมุน (ต่อเนื่อง/S3 25%)	นิวตันเมตร	26/38	47.8/71.7	47.8/71.7
นิตยสารเครื่องมือ	ความจุนิตยสาร	ต	21ต	24ต	24ต
	เวลาเปลี่ยนเครื่องมือ (TT)	s	2.5	4	4
	Max.เส้นผ่านศูนย์กลางเครื่องมือ (เครื่องมือเต็ม/เครื่องมือเปล่า)	มม	80	70/120	70/120
	ความยาวสูงสุดของเครื่องมือ	มม	250	300	300
	สูงสุด น้ำหนักเครื่องมือ	กก	3	8	8
แนะนำ	รางแกน X (ขนาด/จำนวนแถบเลื่อน)	มม	30/2	ลูกกลิ้ง 35/2	ลูกกลิ้ง 45/2
	ไกด์แกน Y (ขนาด/ปริมาณของตัวเลื่อน)	มม	30/2	ลูกกลิ้ง 35/2	ลูกกลิ้ง 45/2
	รางแกน Z (ขนาด/จำนวนแถบเลื่อน)	มม	30/2	ลูกกลิ้ง 35/2	ลูกกลิ้ง 45/2
สกรู	สกรูแกน X	มม	Φ28×16	Φ40×16	Φ40×16
	สกรูแกน Y	มม	Φ28×16	Φ40×16	Φ40×16
	สกรูแกน Z	มม	Φ32×16	Φ40×16	Φ40×16
ความแม่นยำ	ความแม่นยำของตำแหน่ง	มม	±0.005/300	±0.005/300	±0.005/300
ความแม่นยำ	การทำซ้ำ	มม	±0.003/300	±0.003/300	±0.003/300
5 แกน	วิธีการขับเคลื่อนแผ่นเสียง	-	มอเตอร์ไดเร็ก	โรลเลอร์แคม	ลูกเบี้ยวลูกกลิ้ง
	เส้นผ่านศูนย์กลางของแผ่นเสียง	มม	Φ200	Φ300*250	φ500*400
	น้ำหนักบรรทุกที่อนุญาตของโต๊ะหมุน (ในแนวนอน/เอียง)	กก	40/20	100/70	200
	สูงสุดแกน A/C ความเร็ว	รอบต่อนาที	100/230	60/60	60/60
	การวางตำแหน่งแกน A/ความสามารถในการทำซ้ำ	อาร์ควินาที	10/6	15/10	15/10
	การวางตำแหน่ง/ความสามารถในการทำซ้ำของแกน C	อาร์ควินาที	8/4	15/10	15/10
การหล่อลื่น	ความจุของหน่วยการหล่อลื่น	ล	1.8	1.8	1.8
การหล่อลื่น	ประเภทแยกน้ำมัน	-	ปริมาตร	การหล่อลื่นด้วยจาระบี	ปริมาตร
คนอื่น	ความต้องการอากาศ	กก./ค	≥6	≥6	≥6
	การไหลของแหล่งอากาศ	mm3/นาที	≥0.2	≥0.4	≥0.4
	ความจุของแบตเตอรี่	เควีเอ	10	22.5	26
	น้ำหนักเครื่อง (ครอบคลุม)	ที	2.9	7	8
	ขนาดเครื่องกล (ยาว×กว้าง×สูง)	มม	1554×2346×2768	224828842860	2610×2884×3303
