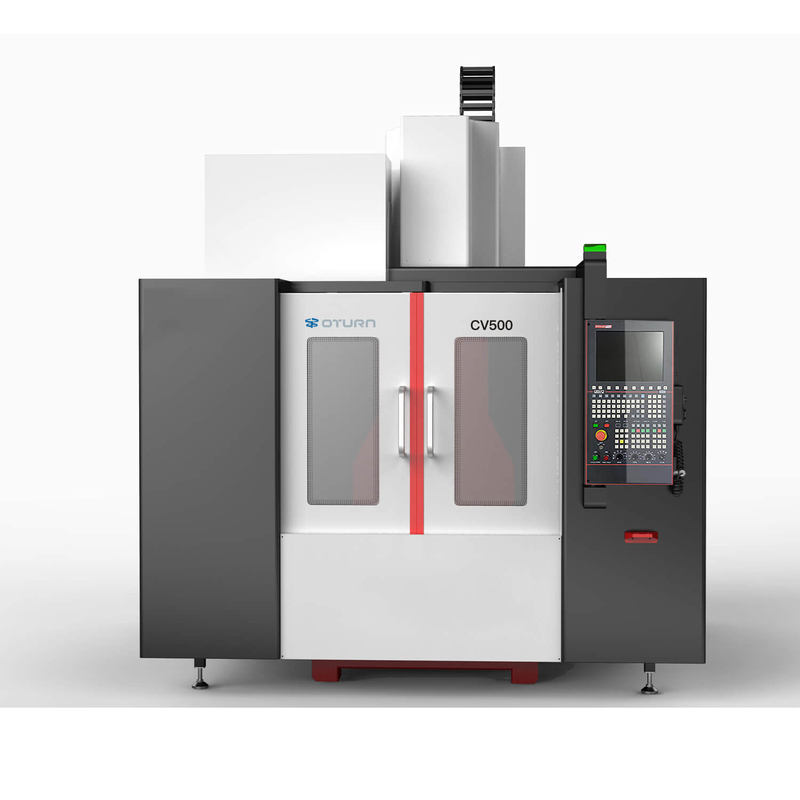

Vijfassig verticaal bewerkingscentrum CV-serie

De vijfassige verticale bewerkingscentra CV-serie heeft de kenmerken van hoge stijfheid, hoge precisie en hoog rendement.


Beschikbaarheid:

Merk:
Oturn

Vijfassig verticaal bewerkingscentrum CV-serie 5-assig gelijktijdig CNC-bewerkingscentrum Geavanceerde 5-assige CNC-freesmachine Stabiliteit 5-assige VMC Cnc-werktuigmachines 5-assig CNC verticaal bewerkingscentrum 5-assig CNC Verticaal bewerkingscentrum TK-serie Vijfassig verticaal bewerkingscentrum FH-serie Vijfassig verticaal bewerkingscentrum CBS-serie Hoge precisie Vmc verticaal CNC-machinecentrum Vijfassig CNC verticaal bewerkingscentrum

Functies

Technische specificaties

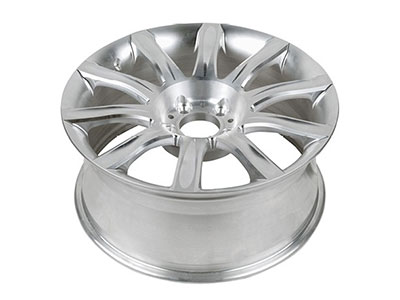

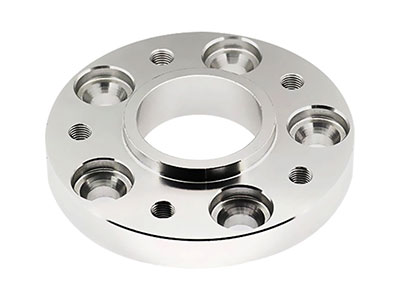

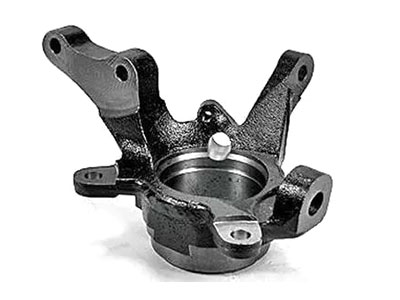

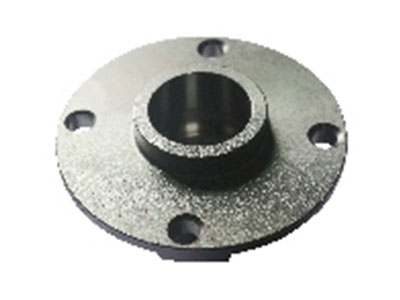

Verwerking voorbeeld

Ervaar het toppunt van uitmuntende bewerking met de Oturn vijfassige verticale bewerkingscentra CV-serie. Deze serie is ontworpen voor complexe, zeer nauwkeurige taken en stelt industrieën in staat ongekende niveaus van nauwkeurigheid en efficiëntie te bereiken.

Toepassingen in verschillende sectoren:

De CV-serie blinkt uit in een breed scala aan toepassingen, waaronder:

Lucht- en ruimtevaart: Maak ingewikkelde componenten voor vliegtuigmotoren en constructies met superieure precisie en oppervlakteafwerking.
Automotive: Produceer hoogwaardige motoronderdelen, transmissiecomponenten en ingewikkelde lijstwerk.
Mold & Die: Creëer complexe mallen en matrijzen met uitzonderlijke nauwkeurigheid, waardoor de productietijd wordt verkort en de productkwaliteit wordt verbeterd.
Energie: Vervaardiging van cruciale componenten voor turbines en andere energiegerelateerde apparatuur.
Medisch: Produceer ingewikkelde medische apparaten en implantaten met de hoogste eisen op het gebied van precisie en oppervlakteafwerking.

Uw partner in precisie:

Oturn staat synoniem voor innovatie en kwaliteit in de wereld van CNC-bewerkingen. De CV-serie belichaamt onze toewijding aan het leveren van geavanceerde oplossingen die fabrikanten in staat stellen de grenzen van wat mogelijk is te verleggen. Met Oturn krijgt u een vertrouwde partner die zich toelegt op uw succes en die ongeëvenaarde ondersteuning en expertise biedt om u te helpen uw productiedoelen te bereiken. Investeer in de CV-serie en ervaar het verschil met Oturn: precisie, betrouwbaarheid en prestaties waarop u kunt vertrouwen.

Technische specificaties

Item		eenheid	CV200	CV300	CV500
Reis	X/Y/Z-asbeweging	mm	500×400×330	700600500	700×600×500
	Afstand van het uiteinde van de spil tot het oppervlak van de werktafel	mm	100-430	150-650	130-630
	Afstand van het midden van de spil tot het oppervlak van de kolomgeleiderail	mm	412	628	628
	De maximale afstand tussen het 90°-spindelcentrum van de A-as en het schijfoppervlak van de C-as	mm	235	360	310
3-assige voeding	X/Y/Z-as snelle verplaatsing	m/min	48/48/48	48/48/48	36/36/36
3-assige voeding	Snijvoedingssnelheid	mm/min	1-24000	1-24000	1-24000
Spindel	Spindelspecificaties (installatiediameter/transmissiemodus)	mm	95/direct	140/Direct	140/Direct
	Spindel conisch	mm	BT30	BT40	BT40
	Spilsnelheid	omw/min	12000	12000	12000
	Vermogen spilmotor (continu/S3 25%)	kW	8,2/12	15/22,5	15/22,5
	Koppel spilmotor (continu/S3 25%)	Nm	26/38	47,8/71,7	47,8/71,7
Gereedschapsmagazijn	Magazijncapaciteit	T	21T	24T	24T
	Gereedschapswisseltijd (TT)	s	2.5	4	4
	Max. Gereedschapsdiameter (volledig gereedschap/leeg gereedschap)	mm	80	70/120	70/120
	Max. Gereedschapslengte	mm	250	300	300
	Max. Gewicht gereedschap	kg	3	8	8
Gids	X-asgeleider (grootte/aantal schuifregelaars)	mm	30/2	35/2 rol	45/2 rol
	Y-asgeleiding (afmetingen/aantal schuifregelaars)	mm	30/2	35/2 rol	45/2 rol
	Z-asgeleiding (afmetingen/aantal schuifregelaars)	mm	30/2	35/2 rol	45/2 rol
Schroef	X-as schroef	mm	Φ28×16	Φ40×16	Φ40×16
	Y-as schroef	mm	Φ28×16	Φ40×16	Φ40×16
	Z-as schroef	mm	Φ32×16	Φ40×16	Φ40×16
Nauwkeurigheid	Nauwkeurigheid van positionering	mm	±0,005/300	±0,005/300	±0,005/300
Nauwkeurigheid	Herhaalbaarheid	mm	±0,003/300	±0,003/300	±0,003/300
5 assen	Draaitafelaandrijfmethode	-	Moter direct	Roller-nok	rol cam
	Diameter draaischijf	mm	Φ200	Φ300*250	φ500*400
	Toegestaan laadgewicht van draaitafel (horizontaal/helling)	kg	40/20	100/70	200
	Airco-as max. snelheid	toerental	100/230	60/60	60/60
	Positionering/herhaalbaarheid van de A-as	boogsec	10/6	15/10	15/10
	Positionering/herhaalbaarheid van de C-as	boogsec	8/4	15/10	15/10
Smering	Capaciteit smeerunit	L	1.8	1.8	1.8
Smering	Type olieafscheider	-	volumetrisch	Vetsmering	volumetrisch
Anderen	Vraag naar lucht	kg/c	≥6	≥6	≥6
	Luchtbronstroom	mm3/min	≥0,2	≥0,4	≥0,4
	batterij capaciteit	KVA	10	22.5	26
	Machinegewicht (uitgebreid)	T	2.9	7	8
	Mechanische afmetingen (L×B×H)	mm	1554×2346×2768	224828842860	2610×2884×3303
