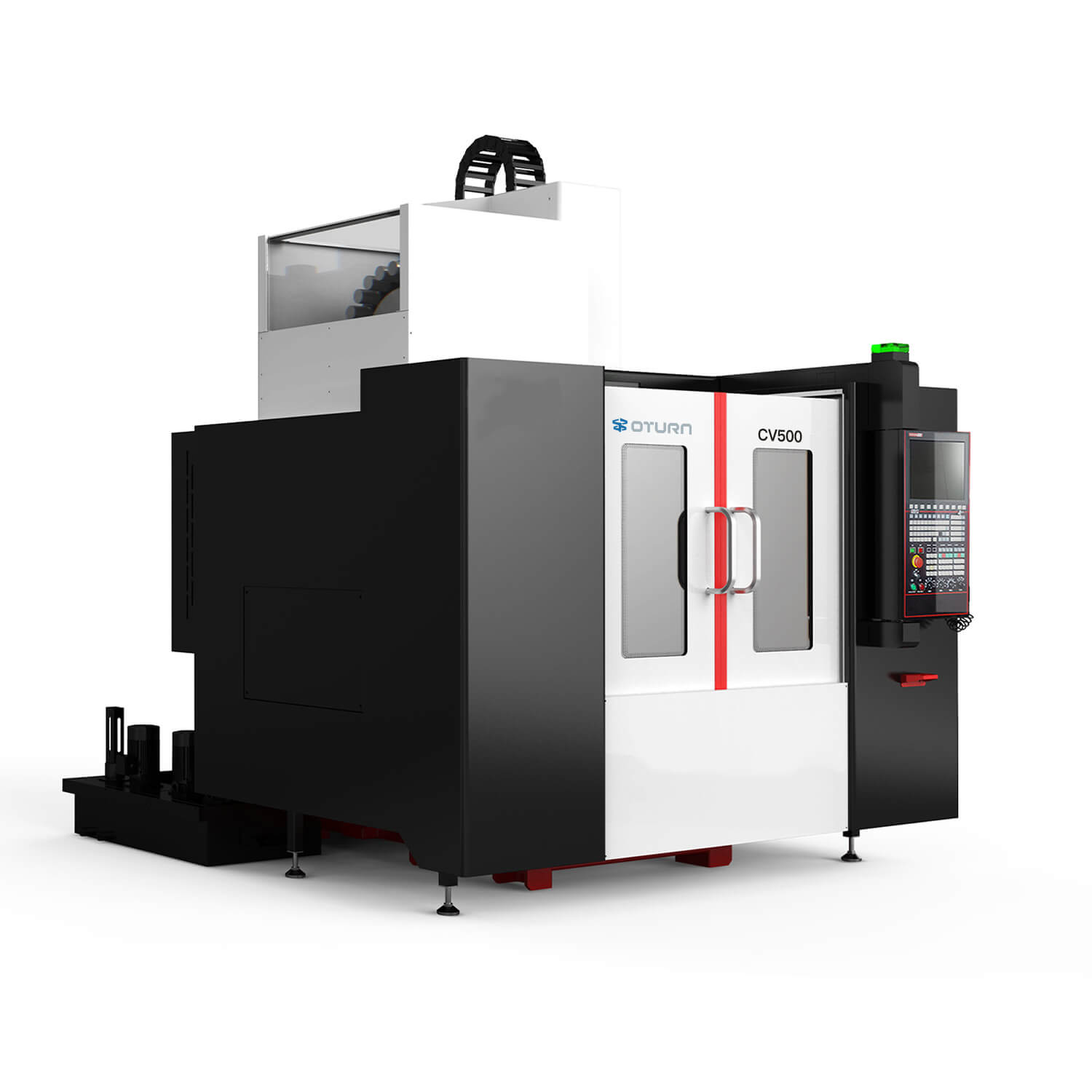

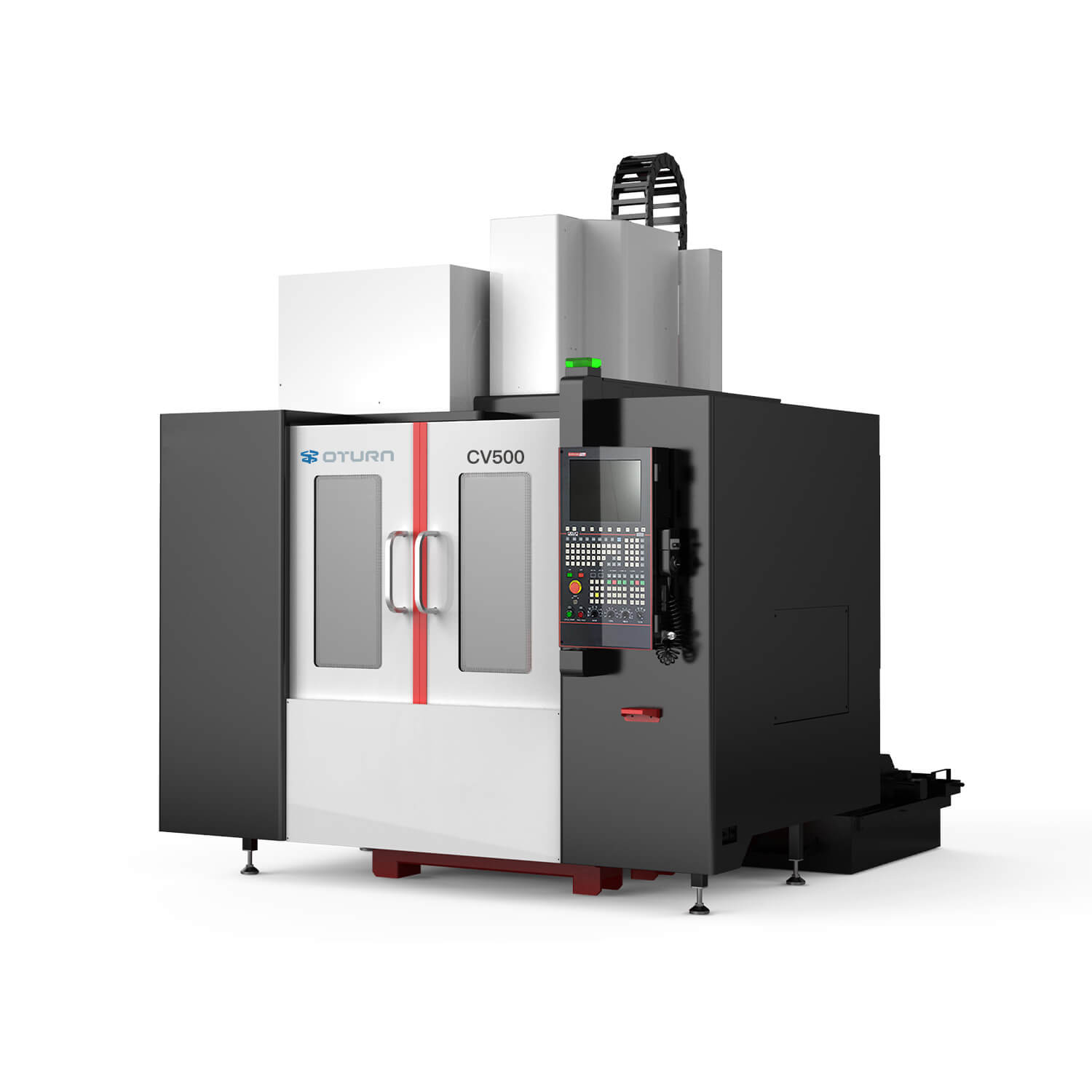

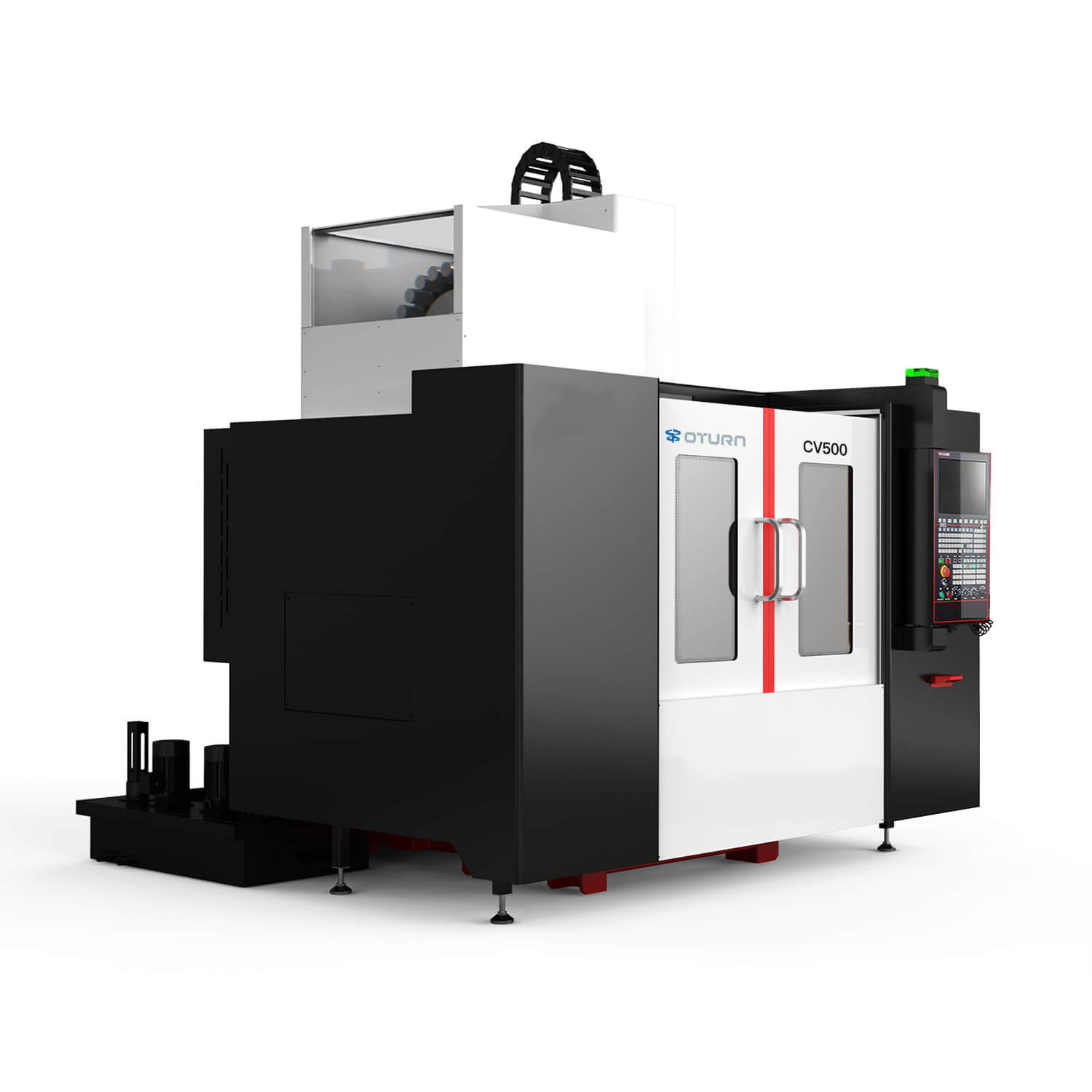

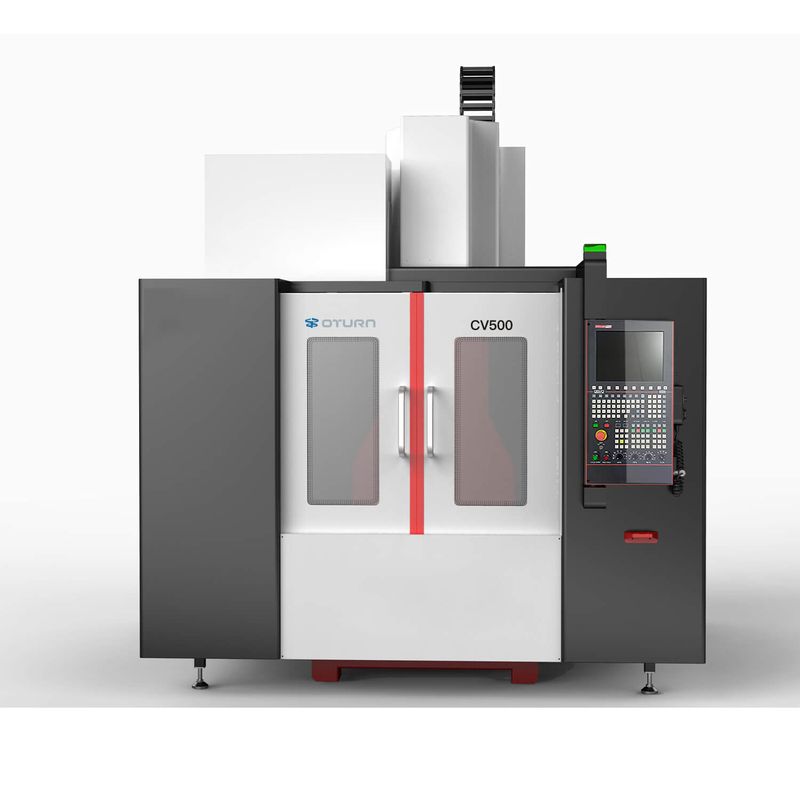

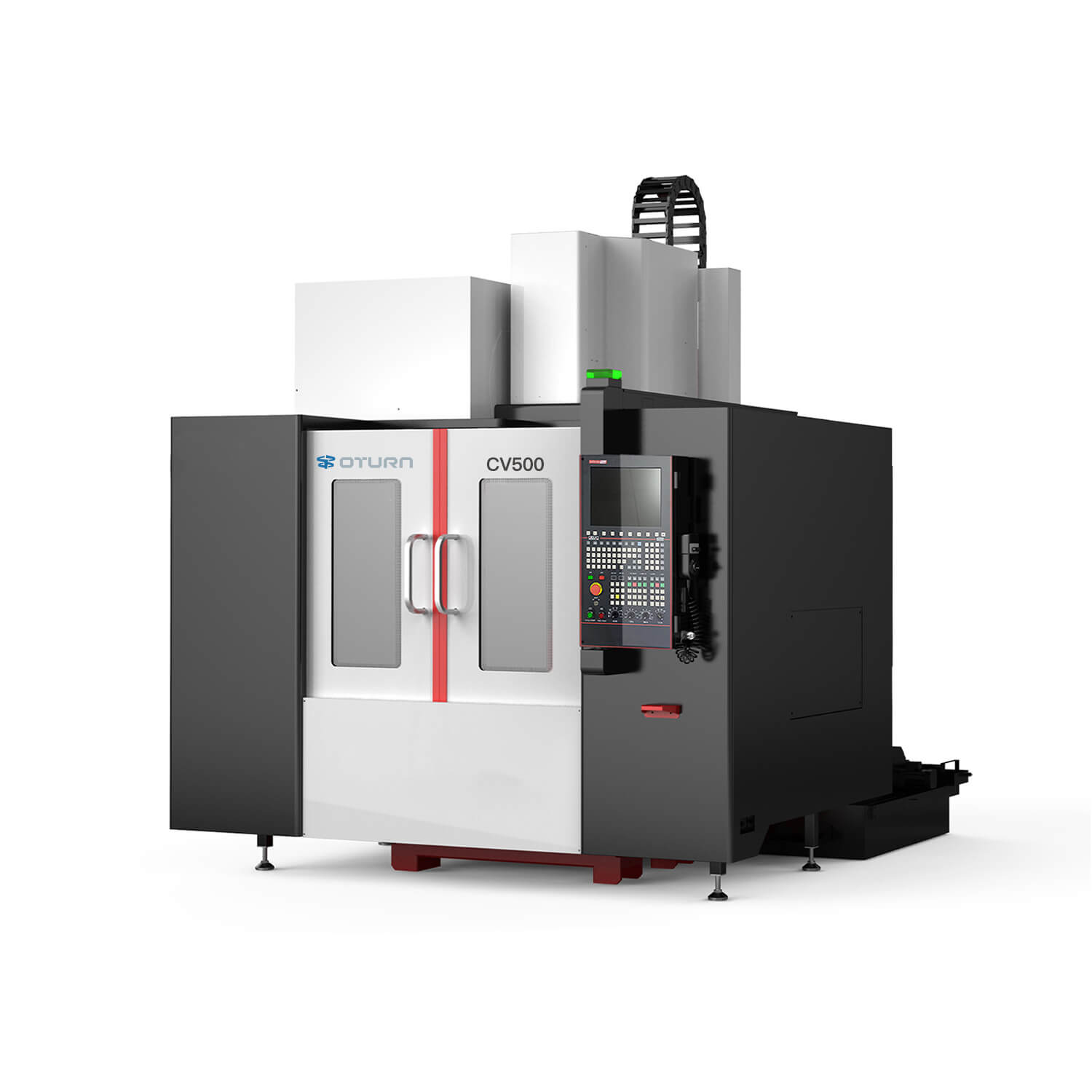

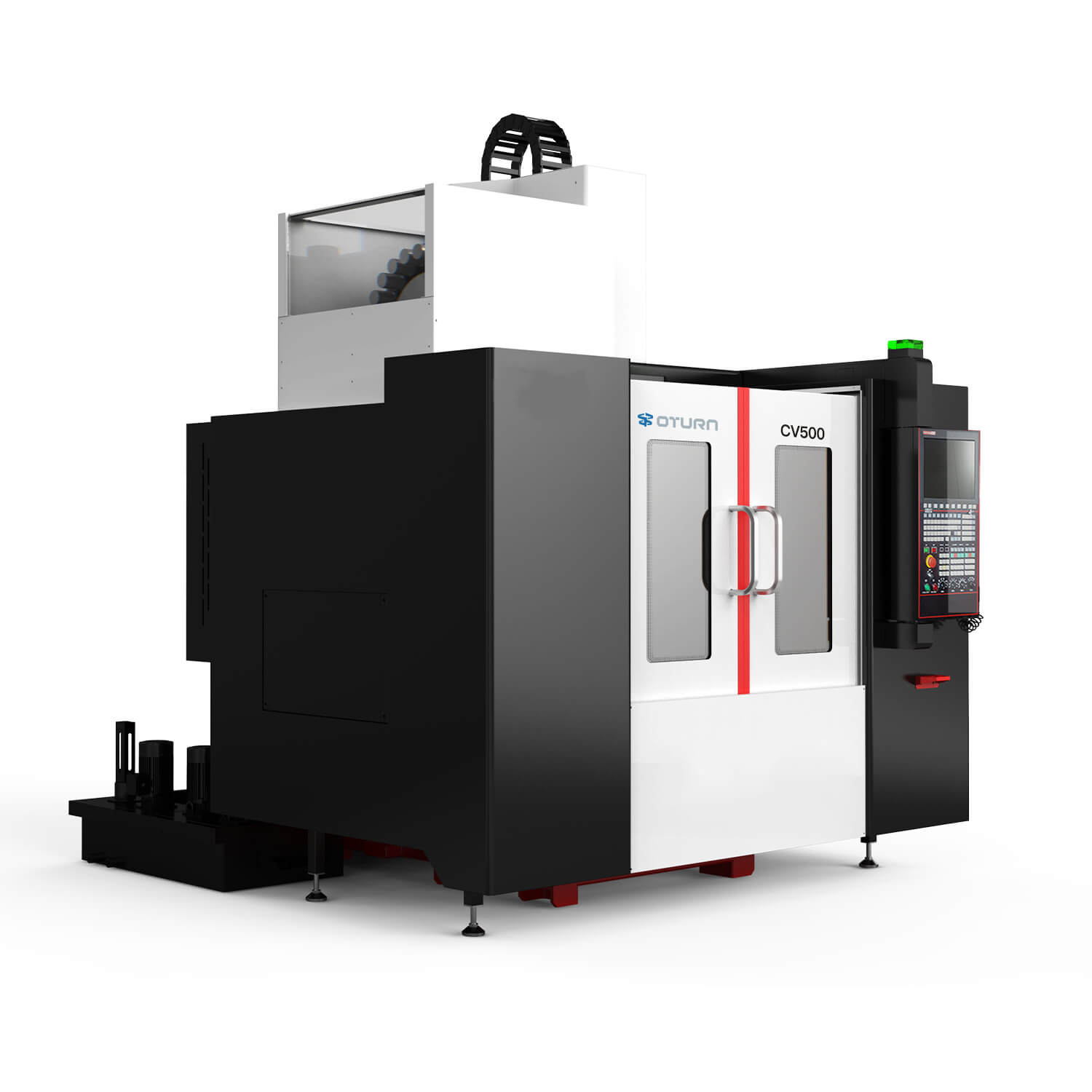

Πέντε αξόνων Vertical Machining Center CV Series

Η σειρά CV κάθετου κέντρου κατεργασίας πέντε αξόνων έχει τα χαρακτηριστικά της υψηλής ακαμψίας, της υψηλής ακρίβειας και της υψηλής απόδοσης κατεργασίας.


Διαθεσιμότητα:

Μάρκα:
Ανατροπή

Πέντε αξόνων Vertical Machining Center CV Series Κέντρο κατεργασίας 5 αξόνων ταυτόχρονη cnc Προηγμένη μηχανή φρέζας Cnc 5 αξόνων Ευστάθεια Εργαλειομηχανές VMC Cnc 5 αξόνων Κάθετο κέντρο κατεργασίας CNC 5 αξόνων CNC 5 αξόνων Κατακόρυφο κέντρο κατεργασίας σειρά TK Πέντε αξόνων Vertical Machining Center FH Series Πέντε αξόνων Vertical Machining Center Σειρά CBS High Precision Vmc Vertical Cnc Machine Center Κέντρο κάθετης κατεργασίας CNC πέντε αξόνων

Χαρακτηριστικά

Τεχνικές Προδιαγραφές

Παράδειγμα επεξεργασίας

Ζήστε το απόγειο της αριστείας στη μηχανική κατεργασία με τη σειρά CV Vertical Machining Center Oturn Five-axis. Σχεδιασμένη για πολύπλοκες εργασίες υψηλής ακρίβειας, αυτή η σειρά δίνει τη δυνατότητα στις βιομηχανίες να επιτύχουν πρωτοφανή επίπεδα ακρίβειας και αποτελεσματικότητας.

Εφαρμογές σε όλους τους κλάδους:

Η σειρά CV διαπρέπει σε ένα ευρύ φάσμα εφαρμογών, όπως:

Αεροδιαστημική: Κατασκευάστε περίπλοκα εξαρτήματα για κινητήρες και δομές αεροσκαφών με ανώτερη ακρίβεια και φινίρισμα επιφάνειας.
Αυτοκίνητο: Παράγετε εξαρτήματα κινητήρα υψηλής ποιότητας, εξαρτήματα μετάδοσης και περίπλοκα καλούπια.
Mold & Die: Δημιουργήστε πολύπλοκα καλούπια και μήτρες με εξαιρετική ακρίβεια, μειώνοντας τον χρόνο παραγωγής και βελτιώνοντας την ποιότητα των προϊόντων.
Ενέργεια: Κατασκευάστε κρίσιμα εξαρτήματα για τουρμπίνες και άλλο εξοπλισμό που σχετίζεται με την ενέργεια.
Ιατρικά: Παράγετε περίπλοκες ιατρικές συσκευές και εμφυτεύματα με τις υψηλότερες απαιτήσεις ακρίβειας και φινιρίσματος επιφάνειας.

Ο συνεργάτης σας στην ακρίβεια:

Το Oturn είναι συνώνυμο της καινοτομίας και της ποιότητας στον κόσμο της κατεργασίας CNC. Η σειρά CV ενσωματώνει τη δέσμευσή μας να παρέχουμε λύσεις αιχμής που δίνουν τη δυνατότητα στους κατασκευαστές να ξεπεράσουν τα όρια του δυνατού. Με το Oturn, αποκτάτε έναν αξιόπιστο συνεργάτη αφοσιωμένο στην επιτυχία σας, παρέχοντας απαράμιλλη υποστήριξη και τεχνογνωσία για να σας βοηθήσει να επιτύχετε τους κατασκευαστικούς σας στόχους. Επενδύστε στη σειρά CV και ζήστε τη διαφορά Oturn: ακρίβεια, αξιοπιστία και απόδοση που μπορείτε να εμπιστευτείτε.

Τεχνικές Προδιαγραφές

Είδος		μονάδα	CV200	CV300	CV500
Ταξίδι	Διαδρομή άξονα Χ/Υ/Ζ	mm	500×400×330	700600500	700×600×500
	Απόσταση από την ακραία επιφάνεια του άξονα έως την επιφάνεια του τραπεζιού εργασίας	mm	100-430	150-650	130-630
	Απόσταση από το κέντρο της ατράκτου μέχρι την επιφάνεια της ράγας οδηγού στήλης	mm	412	628	628
	Η μέγιστη απόσταση μεταξύ του κέντρου του άξονα 90° του άξονα Α και της επιφάνειας του δίσκου του άξονα C	mm	235	360	310
Τροφοδοσία 3 αξόνων	Ταχεία μετατόπιση άξονα Χ/Υ/Ζ	m/min	48/48/48	48/48/48	36/36/36
Τροφοδοσία 3 αξόνων	Μείωση του ρυθμού τροφοδοσίας	mm/min	1-24000	1-24000	1-24000
Ατρακτος	Προδιαγραφές ατράκτου (διάμετρος εγκατάστασης/τρόπος μετάδοσης)	mm	95/απευθείας	140/Σταθ	140/Σταθ
	Κώνος ατράκτου	mm	BT30	BT40	BT40
	Ταχύτητα ατράκτου	r/min	12000	12000	12000
	Ισχύς κινητήρα ατράκτου (συνεχής/S3 25%)	kW	8.2/12	15/22.5	15/22.5
	Ροπή κινητήρα ατράκτου (Συνεχής/S3 25%)	Nm	26/38	47,8/71,7	47,8/71,7
Περιοδικό εργαλείο	Χωρητικότητα περιοδικού	Τ	21Τ	24Τ	24Τ
	Χρόνος αλλαγής εργαλείου (TT)	s	2.5	4	4
	Μέγιστη διάμετρος εργαλείου (πλήρες εργαλείο/άδειο εργαλείο)	mm	80	70/120	70/120
	Μέγιστο μήκος εργαλείου	mm	250	300	300
	Μέγ. Βάρος εργαλείου	κιλά	3	8	8
Οδηγός	Οδηγός άξονα Χ (μέγεθος/αριθμός ρυθμιστικών)	mm	30/2	Ρολό 35/2	Ρολό 45/2
	Οδηγός άξονα Υ (διαστάσεις/ποσότητα ρυθμιστικών)	mm	30/2	Ρολό 35/2	Ρολό 45/2
	Οδηγός άξονα Z (διαστάσεις/ποσότητα ρυθμιστικών)	mm	30/2	Ρολό 35/2	Ρολό 45/2
Βίδα	Βίδα άξονα Χ	mm	Φ28×16	Φ40×16	Φ40×16
	Βίδα άξονα Υ	mm	Φ28×16	Φ40×16	Φ40×16
	Βίδα άξονα Z	mm	Φ32×16	Φ40×16	Φ40×16
Ακρίβεια	Ακρίβεια τοποθέτησης	mm	±0,005/300	±0,005/300	±0,005/300
Ακρίβεια	Επαναληψιμότητα	mm	±0,003/300	±0,003/300	±0,003/300
5 άξονες	Μέθοδος κίνησης πικάπ	-	Moter άμεσο	Έκκεντρο με ρολό	ρολό έκκεντρο
	Διάμετρος πικάπ	mm	Φ200	Φ300*250	φ500*400
	Επιτρεπόμενο βάρος φορτίου πικάπ (σε οριζόντια/κλίση)	κιλά	40/20	100/70	200
	Μέγιστος άξονας A/C. ταχύτητα	σ.α.λ	100/230	60/60	60/60
	Τοποθέτηση/επαναληψιμότητα άξονα Α	τόξο-δευτ	10/6	15/10	15/10
	Τοποθέτηση/επαναληψιμότητα του άξονα C	τόξο-δευτ	8/4	15/10	15/10
Λάδωμα	Χωρητικότητα μονάδας λίπανσης	μεγάλο	1.8	1.8	1.8
Λάδωμα	Τύπος διαχωριστή λαδιού	-	ογκομετρικοό	Λίπανση με γράσο	ογκομετρικοό
Άλλοι	Απαίτηση αέρα	kg/c	≥6	≥6	≥6
	Ροή πηγής αέρα	mm3/λεπτό	≥0,2	≥0,4	≥0,4
	χωρητικότητα μπαταρίας	KVA	10	22.5	26
	Βάρος μηχανής (περιεκτικό)	t	2.9	7	8
	Μηχανικές διαστάσεις (Μ×Π×Υ)	mm	1554×2346×2768	224828842860	2610×2884×3303
