İşlemede Mastering: Tek Milli ve Çok Milli Kılavuz

Modern üretim operasyonlarını incelerken, bu sistemlerin nasıl farklılaştığı ve hangisinin yüksek hacimli üretime en iyi şekilde hizmet ettiği ile ilgili temel soru sıklıkla ortaya çıkar. Temel fark, tek iş milli bir makinenin sıralı bir dizi kesme işlemi yoluyla aynı anda tek bir iş parçasını işlemesidir, bu da onu yüksek esneklik ve kısa ila orta üretim tirajları için ideal kılar. Buna karşılık, çok milli bir makine, birden fazla iş parçası üzerinde paralel kesme işlemlerini aynı anda yürütmek için aynı anda çalışan birden fazla iş milini kullanır, döngü sürelerini büyük ölçüde azaltır ve onu yüksek hacimli, sürekli endüstriyel üretim için nihai çözüm haline getirir. Her iki makine mimarisi de binlerce aynı parçada olağanüstü hassasiyeti korumak için gelişmiş bilgisayarlı kontrol sistemlerinden yararlanıyor.

Bu iki metodolojinin spesifik mekanizmalarını, finansal sonuçlarını ve üretim kapasitelerini anlamak, herhangi bir hassas işleme işletmesini optimize etmek için çok önemlidir. Bu kapsamlı kılavuz, hem tekli hem de çoklu iş mili konfigürasyonlarının yapısal farklılıklarını, teknolojik rollerini ve belirgin avantajlarını açıklamaktadır. İmalat profesyonelleri, iş mili dinamiklerinin genel üretim hızını ve yüzey bitirme kalitesini nasıl etkilediğini değerlendirerek veriye dayalı satın alma kararları verebilir. Aşağıdaki bölümlerde fabrikanız için en karlı varlık tahsisini belirlemenize yardımcı olmak üzere tasarlanmış analitik bir karşılaştırma sunulmaktadır.

Makale İçerik Dizini

Tek Milli Makina Nedir?

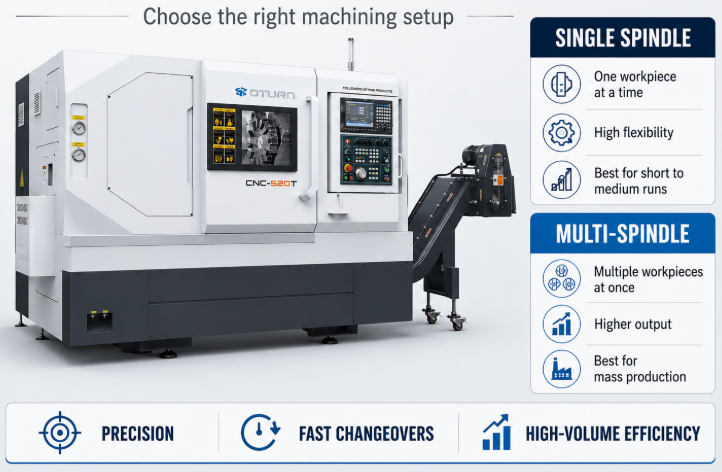

Tek iğli makine, tek bir iş parçasını tutan ve döndüren, çeşitli kesici takımlar onu sırayla şekillendiren bir ana döner eksenle tasarlanmış otomatik bir üretim sistemidir. Bu özel makine, hem geleneksel hem de modern atölyelerin omurgasını oluşturur ve rotasyonel kesme işlemlerinin temel temelini oluşturur. Tüm mekanik güç ve CNC programlama tamamen tek bir etkileşim noktasına odaklandığından, bu üniteler olağanüstü doğruluk sunar ve uzun operasyonel yaşam döngüleri boyunca programlanması, kurulumu ve bakımı kolaydır.

Yüksek hassasiyetli üretim alanında, tek iş mili konfigürasyonu çok çeşitli bileşen geometrileri için eşsiz stabilite sağlar. Bu mimarinin önde gelen uygulaması, İş Mili CNC Tornalama Merkezi'dir . karmaşık geometrileri tek bir kurulumda tamamlamak için otomatik takım değiştiricileri, tahrikli takımları ve sağlam puntaları birleştiren bir takım tezgahı olan gelişmiş Tüm yapısal sağlamlığı tek bir ana şafta odaklayan bu makineler, bazen birden fazla farklı şaft arasında meydana gelebilecek küçük hizalama değişikliklerine yol açmadan, ağır kaba işleme kesimlerinin yanı sıra son derece hassas son işlem geçişlerini de gerçekleştirebilir. Bu, parça boyutlarının sık sık değiştiği küçük ve orta ölçekli seri üretimler için tek iş mili mimarisini son derece güvenilir kılar.

Modern endüstriyel tesisler, İş Mili CNC Tornalama Merkezi kullanır. sürekli, gözetimsiz çalışmayı kolaylaştırmak için otomatik çubuk besleme mekanizmalarının yanı sıra genellikle yüksek kaliteli bir Makine bir bileşenin üretimini bitirdiğinde pens açılır, çubuk besleyici yeni bir ham madde parçasını yerine iter, pens kısılır ve bir sonraki döngü hemen başlar. Bu düzeydeki otomasyon, tek bir operatörün birden fazla makineyi aynı anda yönetmesine olanak tanıyarak fabrikanın üretkenliğini en üst düzeye çıkarır. Mutlak geometrik doğruluk ve sık kurulum değişiklikleri gerektiren işlemler için özel bir çözüme yatırım yapmak İş Mili CNC Tornalama Merkezi, üretim hattınızın son derece çevik, uygun maliyetli ve toleransları mikron seviyesine kadar tutabilme kapasitesine sahip olmasını sağlar.

Bu makinenin çok yönlülüğü, çok eksenli alt iş millerinin ve bağımsız taret sistemlerinin eklenmesiyle daha da artırılmıştır. Birincil işlemler ana şaftta gerçekleşirken, ikincil bir toplama sistemi, arka çalışma elemanlarını bitirmek için parçayı yakalayabilir ve tamamlanmış bir bileşeni manuel müdahale olmadan etkili bir şekilde teslim edebilir. Bu evrim, temel torna tezgahı çalışmaları ile tam otomatik üretim merkezleri arasındaki boşluğu dolduruyor. Bu nedenle, bir fabrika yüksek esnekliğe, hızlı değişime ve daha düşük başlangıç ​​sermaye harcamasına ihtiyaç duyduğunda, tek iş mili düzeni, gelişmiş makine pazarında mevcut en pratik ve güvenilir seçenek olmaya devam ediyor.

Tek Milli ve Çok Milli Vida Makinaları: Farkı Anlamak

Tek ve çok milli vida makineleri arasındaki fark, aynı anda işlenen aktif iş parçalarının sayısında ve kesici takımların üretim döngüsü sırasında ham maddeyle nasıl etkileşimde bulunduğunda yatmaktadır. Tek bir iş mili ünitesi, sıralı takım hareketlerini kullanarak aynı anda tek parça çubuk stoğu üzerinde çalışırken, çok iş milli bir makine, dönen bir tamburda birden fazla çubuğu barındırır ve birden fazla takımın aynı anda farklı parçaları kesmesine olanak tanır. Mekanik mimarideki bu temel farklılık, çevrim hızı, takım karmaşıklığı, ilk sermaye yatırımı ve kurulum sürelerine ilişkin farklı işletim modelleri yaratır.

Operasyonel farklılığı tam olarak kavramak için takım yönlendirmenin bu farklı platformlarda nasıl yürütüldüğüne bakmak gerekir. Tek iş milli tezgahta, takım tareti tornalama, yüzey düzeltme, diş açma ve delik işleme işlemlerini birbiri ardına gerçekleştirmek üzere X, Y ve Z eksenleri boyunca hareket ederken bileşen tek bir konumda kalır. Bir parça altı farklı işlem gerektiriyorsa, makine altı kesimin toplam süresini ve takım indeksleri için gereken süreyi alır. Bu sıralı ilerleme, parça son derece hassas ve sorun gidermesi kolay olsa da genel çıktı hızının, doğrusal takım hareketi ve sıralı kesme sürelerinin fiziksel kısıtlamaları tarafından sıkı bir şekilde sınırlandığı anlamına gelir.

Buna karşılık, çok iğli bir makine bu altı işlemi tek bir muhafaza içindeki altı bağımsız istasyona dağıtır. Altı çubuk ham madde, bir istasyondan diğerine hassas bir şekilde dönen devasa bir indeks tablosunda tutulur. Her istasyonda belirli bir takım, toplam işleme sırasının bir bölümünü aynı anda gerçekleştirir. Tambur indeksleme yaptığı her seferde tamamen bitmiş bir parça makineden düşer; bu da bitmiş bir bileşenin toplam çevrim süresinin tüm kesimlerin toplamı yerine en uzun tek kesimin süresine eşit olduğu anlamına gelir. Bu paralel işleme kapasitesi, üretim çıktısını katlanarak artırarak, minimum insan müdahalesiyle saatte binlerce parçanın üretilmesini mümkün kılar.

Bu sistemleri değerlendirmek, teknik ölçümlerinin, maliyet yapılarının ve pratik uygulama sınırlarının net bir şekilde anlaşılmasını gerektirir. Aşağıdaki tablo, bu iki işleme metodolojisini tanımlayan farklı teknik ve ekonomik performans göstergelerini özetlemektedir:

İş Mili'nin Makinelerdeki Rolü

İş milinin makinelerdeki rolü, işleme süreci sırasında iş parçasını veya kesici takımı tutan, döndüren ve gerekli kinetik enerjiyi sağlayan birincil döner eksen olarak hizmet etmektir. Herhangi bir talaş yapma ekipmanının kalbidir ve dönme gücünün tahrik motorlarından malzeme arayüzüne iletilmesinden doğrudan sorumludur. Mükemmel dengelenmiş, sağlam ve hassas bir şekilde kontrol edilen bir iş mili düzeneği olmadan, temeldeki CNC yazılımı veya makine çerçevesi ne kadar gelişmiş olursa olsun, hassas boyut toleransları veya üstün yüzey kalitesi elde etmek tamamen imkansızdır.

1 Dönme Enerjisi ve Torkun İletimi

İş mili sistemi, takım tezgahı içindeki mekanik güç için birincil yol görevi görür. Ağır kesme yükleri altında tutarlı hızları koruyarak, yüksek performanslı iş mili motorlarından gelen elektrik enerjisini dönme kuvvetine dönüştürmelidir. Paslanmaz çelik veya titanyum gibi sert alaşımları tornalarken iş milinin, ağır hassas kaba işleme operasyonları sırasında durmayı önlemek için çok büyük alt uç torku sağlaması gerekir. Bunun tersine, alüminyum veya pirinçle çalışırken, temiz malzeme çıkarmak için gereken optimum kesme hızlarına ulaşmak için dakikada yüksek devirlerde dönmesi gerekir.

2 Yapısal Sertlik ve Hassas Hizalama

Malzemeyi basitçe döndürmenin ötesinde iş milinin, iş parçasına baskı yapan kesici takımların oluşturduğu muazzam radyal ve eksenel kuvvetlere dayanması gerekir. Bu, herhangi bir mekanik boşluğu ortadan kaldırmak için önceden yüklenmiş olan açısal temaslı bilyalı rulmanlar veya konik makaralı rulmanlar gibi yüksek hassasiyetli rulman düzenlemelerini gerektirir. İş milinin yapısal bütünlüğü, tezgahın erken takım aşınmasının ve kötü yüzey kalitesinin ana nedenleri olan titreşime ve çatırdamalara karşı direnç gösterme yeteneğini belirler. Oldukça sağlam bir iş mili, takım yolunun iş parçasına doğru şekilde aktarılmasını sağlar.

3 Termal Stabilizasyon ve Kullanım Ömrü Uzunluğu

İş milleri uzun süreler boyunca yüksek dönüş hızlarında çalıştığından, özellikle rulman kartuşlarında önemli miktarda iç sürtünme ve ısı üretirler. Gelişmiş tornalama merkezleri, bu termal enerjiyi yönetmek için aktif sıvı soğutma ceketleri ve otomatik yağ-hava yağlama sistemlerini kullanır. İş mili uzunluğundaki küçük değişiklikler takım derinliğini değiştirebileceği ve dar toleranslı parçaları bozabileceği için termal genleşmeyi kontrol etmek kritik öneme sahiptir. İş mili, termal dengeyi koruyarak sabah ilk parçadan gece vardiyasının son parçasına kadar tutarlı parça doğruluğu sağlar.

Çok Milli Makinaların Avantajlarını Ortaya Çıkarmak

Çok iğli makinelerin avantajları, yüksek hacimli üretim çalışmaları yürütülürken benzersiz üretim verimliliği, büyük üretim kapasitesi ve parça başına düşük üretim maliyetlerine odaklanmaktadır. Bu makineler, birden fazla kesme işleminin aynı anda ayrı stok çubukları üzerinde gerçekleştirilmesine izin vererek, üretim zaman çizelgelerini standart bir torna tezgahının gerektirdiğinin çok daha altına indirir. Bu paralel işleme yaklaşımı, metrekare başına çıktıyı en üst düzeye çıkararak ve bir şirketin büyük ticari sözleşmeleri yerine getirmek için satın alması gereken bireysel makine birimlerinin toplam sayısını azaltarak fabrika katlarını optimize eder.

1 Toplam Üretim Üretiminde Katlanarak Artış

Çok eksenli çok iş mili teknolojisinin en önemli faydası, parça çevrim sürelerindeki ciddi azalmadır. İş mili tamburunun her bir indeksinde bitmiş bir bileşen üretildiğinden, üretim oranları standart tek iş mili kurulumlarına kıyasla %300 ila %500 oranında artabilir. Bu muazzam üretim kapasitesi, üreticilerin her yıl milyonlarca aynı, yüksek hassasiyetli bileşene ihtiyaç duyulan otomotiv üretimi, havacılık bağlantı elemanları ve tıbbi donanım üretimi gibi yüksek hacimli endüstriler için sıkı teslimat programlarını karşılamalarına olanak tanır.

2 Gelişmiş Çift İş Mili Yapılandırmasıyla Üretim Doğruluğunu En Üst Düzeye Çıkarma

Modern çok şaftlı sistemler genellikle karmaşık parçalarda doğruluğu en üst düzeye çıkarmak için yenilikçi takım hareketlerini içerir. Bu mühendislik mükemmelliğinin en önemli örneği, İş Mili CNC Tornalama Merkezidir. ikincil toplayıcılarla veya modern sistemler gibi sistemlerle donatılmış yüksek hızlı CNC Çift Milli Çift Taretli Torna TTS Serisi , manuel işlem gerektirmeden bir iş parçasının eş zamanlı ön ve arka işlenmesine olanak tanır. Atölye yöneticileri, kullanarak CNC Çift Milli Çift Taretli Torna TTS Serisi mimarisini ana şaft üzerindeki bir parçayı kesebilir, onu sorunsuz bir şekilde karşı şafta aktarabilir ve ana şaft yeni bir malzeme parçası üzerinde çalışmaya başlarken çapraz delme veya kanal açma gibi ikincil işlemleri gerçekleştirebilir. Bu dengeli iş akışı, ikincil kullanım hatalarını ortadan kaldırır ve bileşenin ön ve arka geometrileri arasında mutlak eş eksenli hassasiyeti garanti eder.

Fabrika İşgücü ve Zemin Alanı Maliyetlerinde 3 Önemli Azalma

Bir şirket, birden fazla üretim operasyonunu tek bir makine ünitesinde birleştirerek fabrika zemin alanını önemli ölçüde optimize edebilir. Tek bir çoklu iş mili sistemi, bir dizi standart torna tezgahının yerini alabilir ve değerli alanı montaj, inceleme veya malzeme depolama için serbest bırakır. Ayrıca, tek bir operatör yüksek düzeyde otomatikleştirilmiş çok iş milli bir makineyi yönetebildiği için parça başına işçilik maliyeti önemli ölçüde düşer. Bu, son derece karlı, yerelleştirilmiş bir üretim sistemini korurken, üretim tesislerinin düşük maliyetli denizaşırı operasyonlara karşı rekabetçi kalmasına yardımcı olur.

Çözüm

Özetlemek gerekirse, tek iş milli ve çok iş milli makineler arasında seçim yapmak, özel üretim hacimlerinizi, parça karmaşıklıklarınızı ve sermaye bütçelerinizi doğru mekanik mimariyle uyumlu hale getirmenize bağlıdır. Tek iş mili kurulumu, çok yönlülük, hızlı programlama geri dönüşleri ve kısa ila orta parti boyutlarında üstün doğruluk gerektiren atölyeler için tercih edilen çözüm olmaya devam ediyor. Basit konfigürasyonu, giriş engelini azaltarak, değişen proje ihtiyaçlarına ve çeşitli ürün geometrilerine kolayca uyum sağlayan çevik bir varlık sağlar.

Öte yandan, çoklu iş mili sistemleri, yüksek hacimli üretim verimliliği için nihai çözümü temsil etmektedir. Daha büyük bir ilk yatırım ve daha yoğun kurulum süreleri gerektirmelerine rağmen, paralel kesme işlemlerini gerçekleştirme yetenekleri, parça başına üretim maliyetlerinin son derece düşük olmasını ve büyük hacimli üretim yapılmasını sağlar. Yüzbinlerce aynı parçayı içeren uzun vadeli sözleşmeler için bu yüksek üretim sistemleri, kar marjlarını en üst düzeye çıkarmak ve tutarlı pazar başarısını sağlamak için gereken operasyonel verimliliği ve ölçeği sağlar.

Sonuçta ileriyi düşünen bir makine atölyesi, bu teknolojileri rakip seçenekler yerine tamamlayıcı varlıklar olarak görmelidir. Esnek tek iş milli tornalama merkezlerini yüksek çıkışlı çok iş milli platformlarla entegre etmek, bir fabrikanın seri üretim taleplerinin yanı sıra özel prototip geliştirmeyi de kolayca karşılamasını sağlar. İş mili konfigürasyonlarınızın mekanik rollerini ve finansal etkilerini anlayarak, katı uluslararası kalite standartlarını karşılayabilecek, son derece dayanıklı, uyarlanabilir ve kârlı bir hassas üretim işi oluşturabilirsiniz.
