現代の製造業では、 5軸マシニングセンタは、 その卓越した高精度、高効率、強力な加工能力により、複雑な部品を加工するための中核ツールとなっています。その圧倒的なパフォーマンスの秘密は、独自かつ洗練された座標軸配置設計にあります。この記事では、5 軸マシニング センターの座標軸レイアウトを詳しく掘り下げ、その動作の謎を明らかにし、読者がこの先進的な装置の技術的利点と応用価値を完全に理解できるようにします。

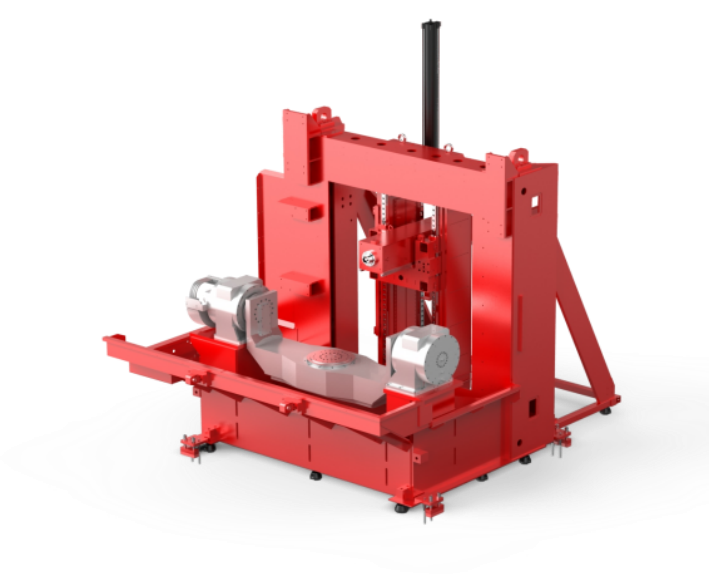

5 軸マシニング センタの座標軸レイアウトは、通常、3 つの直線軸 (X、Y、Z) と 2 つの回転軸 (A 軸、または B 軸、および C 軸のいずれか 2 つ) で構成されます。 3 つの直線軸は空間内でのワークまたは工具の直線運動を担当し、3 次元空間での正確な位置決めを実現します。これが従来の 3 軸マシニング センターの基礎を形成します。 2 つの回転軸の追加により、機械の柔軟性と自由度が向上し、工具が異なる軸の周りを回転して複雑な曲面を加工できるようになります。
この軸の組み合わせにより、加工空間範囲が拡大するだけでなく、マシニングセンタの適応性も大幅に向上し、航空宇宙、自動車製造、金型製造などの業界における複雑な部品の高精度要求に応えます。
回転軸の搭載が最大の特徴です。 5 軸 CNC マシニング センター。 従来の 3 軸機械と比較した回転軸の動きにより、ツールは空間内で多方向に回転し、ワーク表面との最適な接触角を常に維持します。この柔軟な動きにより、次のような利点がもたらされます。
・ 干渉回避と加工精度向上
複雑な曲面を加工する場合、回転軸が工具の角度を調整して工具とワークの衝突を回避し、連続的で安定した加工経路を確保し、加工精度を大幅に向上させます。
· 表面品質の向上
工具とワーク間の接触角を最適化することにより、切削振動と工具摩耗が低減され、高品質な加工基準を満たすより滑らかな仕上げ面が得られます。
· 工具交換と再固定の削減
多軸リンケージにより、複数の加工プロセスを 1 回のセットアップで完了できるため、工具の交換や位置変更の時間が短縮され、加工サイクルが大幅に短縮され、生産効率が向上します。
5 軸マシニング センターの複雑な動作は、高性能 CNC システムの正確な制御に依存しています。 CNC システムは、事前にプログラムされた加工命令に基づいて各軸の速度、加速度、軌道を制御し、同期した多軸動作を実現します。その中核となる機能は次のとおりです。
· リアルタイムのデータ処理とフィードバック
CNC システムは各軸の位置と速度データを継続的に収集し、加工条件に迅速に応答し、動作パラメータを調整して、安定したエラーのない加工を保証します。
· 複雑な軌道計画
複雑な曲面に対して最適な加工経路を計算し、5軸すべての連携を調整することで効率的かつ高精度な切削を実現します。
· エラー補償と最適化
センサーのフィードバックとソフトウェア アルゴリズムを使用して、システムは機械的誤差と熱変形を自動的に補正し、最終的な加工寸法と幾何公差が設計要件を確実に満たすようにします。
回転軸の存在により自由度が増すだけでなく、センターの加工範囲も大幅に広がります。 5 軸マシニング センターは、より広い空間領域をカバーできるため、大型で複雑な部品の一体構造の加工に適しており、次のような利点があります。
· セグメント化された加工と組立の削減
複雑な部品を複数のセクションに分割して個別に加工する必要がなくなり、組み立てエラーやプロセスの複雑さが軽減されます。
· 全体的な精度と信頼性の向上
一体加工を 1 回のセットアップで完了することで、複数回の再固定によって生じる累積誤差が回避され、寸法精度と構造の安定性が向上します。
・ より複雑な加工プロセスへの適応
彫刻・面取り・曲面加工などの複雑な加工が可能で、多様なものづくりのニーズに応えます。
5軸マシニングセンタの動作の秘密は、絶妙な座標軸配置設計にあります。 3 つの直線軸と 2 つの回転軸の有機的な組み合わせにより、 高い柔軟性と自由度を備えたCNC マシン ですが、複雑な部品の効率的かつ高精度な加工を実現するには、高度な CNC システムの正確な調整にも依存します。複雑な部品の製造需要が増大し続ける中、5 軸マシニングセンタは今後もかけがえのない中核的な役割を果たし続けます。

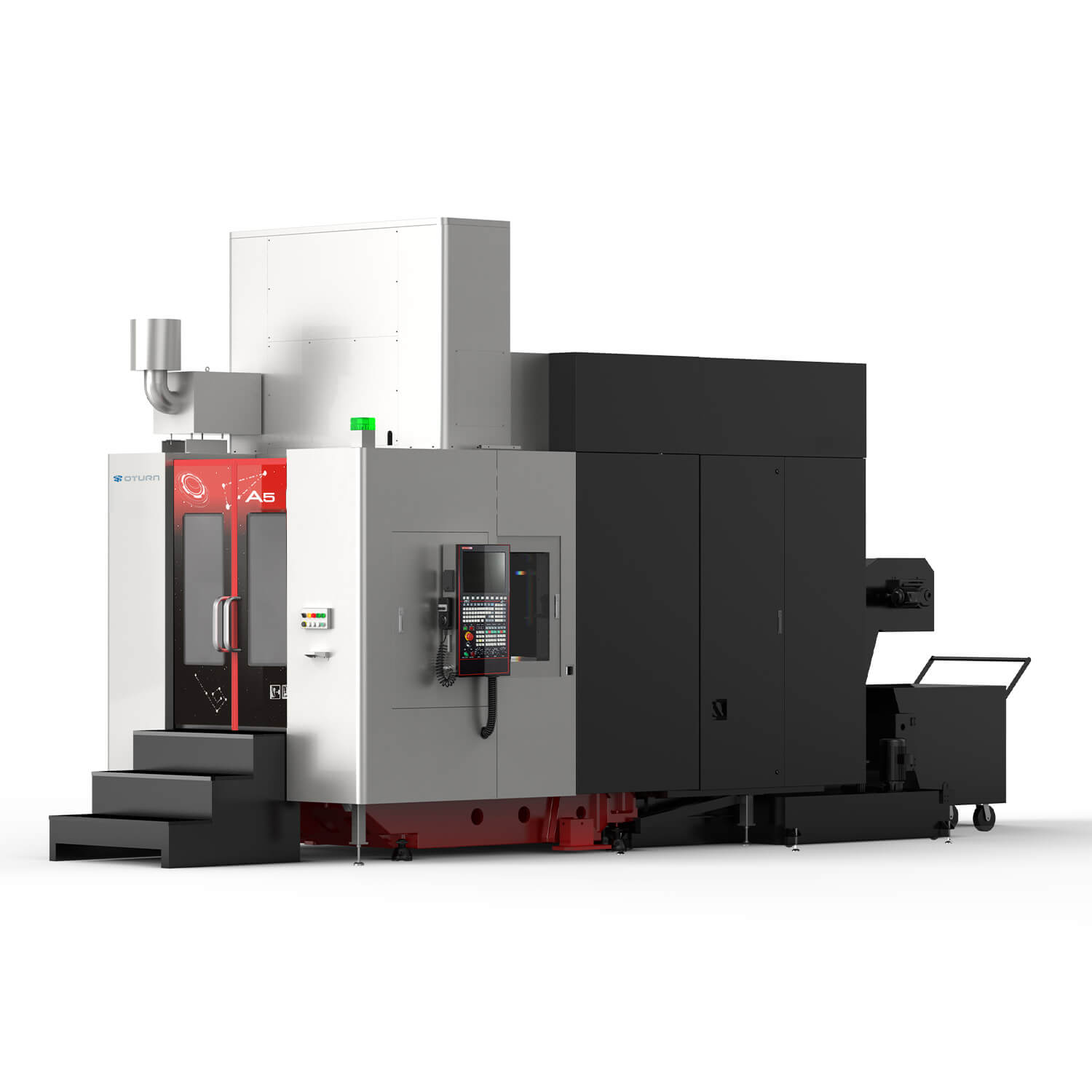

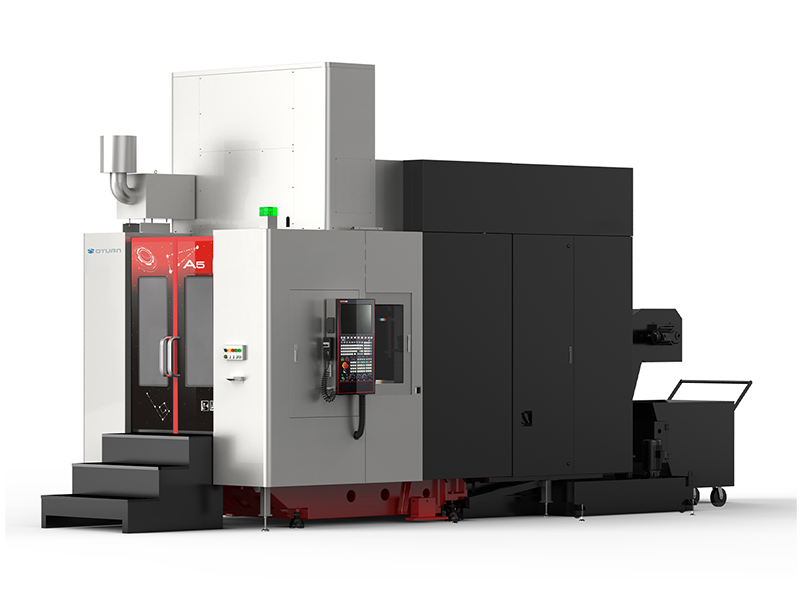

OTURN の 5 軸マシニング センター シリーズは、高度な機械構造とインテリジェントな CNC システムを採用しており、各機械が優れた加工精度と安定性を実現します。一方、柔軟なカスタマイズ オプションにより、お客様は生産効率と費用対効果を同時に向上させることができます。
