Görüntüleme: 0 Yazar: Site Editörü Yayınlanma Tarihi: 2025-07-11 Kaynak: Alan
Modern imalatta, 5 eksenli işleme merkezi, olağanüstü yüksek hassasiyeti, yüksek verimliliği ve güçlü işleme yetenekleri sayesinde karmaşık parçaların işlenmesinde temel bir araç haline geldi. Etkileyici performansının ardındaki sır büyük ölçüde benzersiz ve gelişmiş koordinat ekseni yerleşim tasarımında yatmaktadır. Bu makale, beş eksenli işleme merkezinin koordinat ekseni düzenini derinlemesine inceliyor, operasyonel gizemlerini açığa çıkarıyor ve okuyucuların bu gelişmiş ekipmanın teknik avantajlarını ve uygulama değerini tam olarak anlamalarına yardımcı oluyor.
Beş eksenli bir işleme merkezinin koordinat ekseni düzeni tipik olarak üç doğrusal eksenden (X, Y, Z) ve iki döner eksenden (A, B ve C eksenlerinden herhangi ikisi) oluşur. Üç doğrusal eksen, iş parçasının veya aletin uzaydaki doğrusal hareketinden sorumludur ve geleneksel üç eksenli işleme merkezlerinin temelini oluşturan üç boyutlu alanda hassas konumlandırma sağlar. İki döner eksenin eklenmesi, makineye daha fazla esneklik ve serbestlik derecesi sağlayarak, karmaşık kavisli yüzeyleri işlemek için aletin farklı eksenler etrafında dönmesine olanak tanır.
Eksenlerin bu kombinasyonu, yalnızca işleme mekansal aralığını genişletmekle kalmaz, aynı zamanda işleme merkezinin uyarlanabilirliğini de büyük ölçüde artırarak havacılık, otomotiv imalatı ve kalıp yapımı gibi endüstrilerdeki karmaşık parçaların yüksek hassasiyetli gereksinimlerini karşılar.
Döner eksenlerin dahil edilmesi, cihazın en büyük ayırt edici özelliğidir. beş eksenli CNC işleme merkezi . geleneksel üç eksenli makinelere kıyasla Takım, döner eksenlerin hareketi sayesinde uzayda çok yönlü olarak dönebilir ve her zaman iş parçası yüzeyi ile optimum temas açısını korur. Bu esnek hareket aşağıdaki avantajları sağlar:
· Parazitlerin Önlenmesi ve Geliştirilmiş İşleme Hassasiyeti
Karmaşık kavisli yüzeyleri işlerken döner eksenler, takım ile iş parçası arasındaki çarpışmaları önlemek için takım açısını ayarlayarak sürekli ve stabil işleme yolları sağlar ve böylece işleme doğruluğunu önemli ölçüde artırır.
· Geliştirilmiş Yüzey Kalitesi
Takım ile iş parçası arasındaki temas açısının optimize edilmesiyle kesme titreşimleri ve takım aşınması azaltılarak yüksek kaliteli işleme standartlarını karşılayan daha pürüzsüz yüzeyler elde edilir.
· Daha Az Takım Değişikliği ve Yeniden Fikstürleme
Çok eksenli bağlantı, birden fazla işleme işleminin tek bir kurulumda tamamlanmasına olanak tanır, takım değişikliklerini ve yeniden konumlandırma süresini azaltır, işleme çevrimlerini büyük ölçüde kısaltır ve üretim verimliliğini artırır.
Beş eksenli işleme merkezinin karmaşık hareketleri, yüksek performanslı bir CNC sisteminin hassas kontrolüne dayanır. CNC sistemi, senkronize çok eksenli hareketi elde etmek için önceden programlanmış işleme talimatlarına dayalı olarak her eksenin hızını, ivmesini ve yörüngesini kontrol eder. Temel işlevleri şunları içerir:
· Gerçek Zamanlı Veri İşleme ve Geri Bildirim
CNC sistemi sürekli olarak her eksenin konum ve hız verilerini toplar, işleme koşullarına hızla yanıt verir ve kararlı ve hatasız işleme sağlamak için hareket parametrelerini ayarlar.
· Karmaşık Yörünge Planlama
Karmaşık kavisli yüzeyler için en uygun işleme yolunu hesaplar ve verimli ve hassas kesim elde etmek için beş eksenin tamamının bağlantısını koordine eder.
· Hata Telafisi ve Optimizasyon
Sistem, sensör geri bildirimi ve yazılım algoritmalarını kullanarak mekanik hataları ve termal deformasyonu otomatik olarak telafi ederek son işleme boyutlarının ve geometrik toleransların tasarım gereksinimlerini karşılamasını sağlar.
Döner eksenlerin varlığı sadece serbestlik derecesini arttırmakla kalmaz, aynı zamanda merkezin işleme aralığını da önemli ölçüde genişletir. Beş eksenli işleme merkezi, büyük ve karmaşık parçaların entegre yapılarının işlenmesine uygun, daha geniş bir uzamsal alanı kapsayabilir ve aşağıdaki avantajları sağlayabilir:
· Daha Az Parçalı İşleme ve Montaj
Karmaşık parçaların artık ayrı işleme için birden fazla bölüme ayrılması gerekmiyor, bu da montaj hatalarını ve süreç karmaşıklığını azaltıyor.
· Geliştirilmiş Genel Doğruluk ve Güvenilirlik
İntegral işlemenin tek bir kurulumda tamamlanması, çoklu yeniden fikstürlemenin neden olduğu kümülatif hataları önler, boyutsal doğruluğu ve yapısal stabiliteyi artırır.
· Daha Karmaşık İşleme Proseslerine Adaptasyon
Çeşitli üretim ihtiyaçlarını karşılamak için gravür, eğim verme, kavisli yüzey işleme ve diğer karmaşık işlemleri gerçekleştirme kapasitesine sahiptir.
Beş eksenli işleme merkezinin operasyonel sırrı, mükemmel koordinat ekseni yerleşim tasarımında yatmaktadır. Üç doğrusal eksen ve iki döner eksenin organik kombinasyonu yalnızca Yüksek esnekliğe ve serbestlik derecesine sahip CNC makinesi , aynı zamanda karmaşık parçaların verimli ve yüksek hassasiyette işlenmesini sağlamak için gelişmiş CNC sistemlerinin hassas koordinasyonuna da bağlıdır. Karmaşık parçalara yönelik üretim talepleri artmaya devam ettikçe, 5 eksenli işleme merkezleri yeri doldurulamaz bir temel rol oynamaya devam edecek.

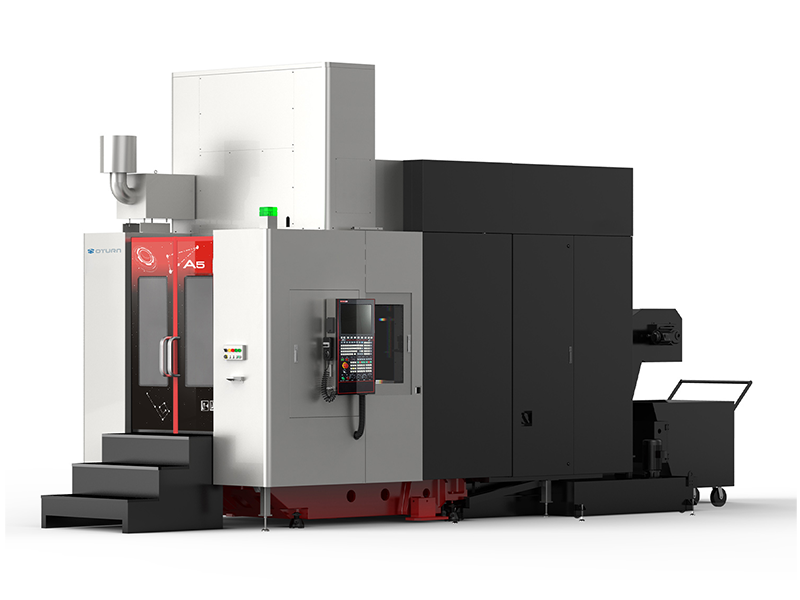

OTURN'un beş eksenli işleme merkezleri serisi, gelişmiş mekanik yapıları ve akıllı CNC sistemlerini benimseyerek her makinenin olağanüstü işleme doğruluğu ve kararlılığı sunmasını sağlar. Bu arada esnek özelleştirme seçenekleri, müşterilerin üretim verimliliğini ve maliyet etkinliğini aynı anda artırmasına olanak tanır.
