Как расположение осей координат обеспечивает эффективную обработку в 5-осном обрабатывающем центре с ЧПУ?

В современном производстве, 5-осевой обрабатывающий центр стал основным инструментом для обработки сложных деталей благодаря своей выдающейся точности, высокой эффективности и мощным возможностям обработки. Секрет его впечатляющих характеристик во многом заключается в уникальном и сложном дизайне расположения осей координат. В этой статье рассматривается расположение координатных осей пятиосного обрабатывающего центра, раскрываются тайны его работы и помогают читателям полностью понять технические преимущества и прикладную ценность этого передового оборудования.

1. Координатно-осевой состав пятиосного обрабатывающего центра.

Схема координатной оси пятиосного обрабатывающего центра обычно состоит из трех линейных осей (X, Y, Z) и двух поворотных осей (любые две из осей A, B и C). Три линейные оси отвечают за линейное перемещение заготовки или инструмента в пространстве, обеспечивая точное позиционирование в трехмерном пространстве, что составляет основу традиционных трехосных обрабатывающих центров. Добавление двух поворотных осей обеспечивает станку большую гибкость и степень свободы, позволяя инструменту вращаться вокруг разных осей для обработки сложных криволинейных поверхностей.

Такое сочетание осей не только расширяет пространственный диапазон обработки, но и значительно повышает адаптируемость обрабатывающего центра, отвечая требованиям высокой точности сложных деталей в таких отраслях, как аэрокосмическая, автомобильная промышленность и изготовление пресс-форм.

2. Ключевая роль поворотных осей: эффективная многоугловая обработка.

Наличие поворотных осей является самой большой отличительной особенностью пятиосевой обрабатывающий центр с ЧПУ по сравнению с традиционными трехосными станками. Благодаря движению поворотных осей инструмент может вращаться в пространстве в разных направлениях, всегда сохраняя оптимальный угол контакта с поверхностью заготовки. Это гибкое движение дает следующие преимущества:

· Предотвращение помех и повышение точности обработки

При обработке сложных криволинейных поверхностей поворотные оси регулируют угол инструмента, чтобы избежать столкновений между инструментом и заготовкой, обеспечивая непрерывную и стабильную траекторию обработки, тем самым значительно повышая точность обработки.

· Улучшенное качество поверхности

За счет оптимизации угла контакта между инструментом и заготовкой снижается вибрация при резании и износ инструмента, что приводит к получению более гладких обработанных поверхностей, соответствующих высококачественным стандартам обработки.

· Сокращенное количество замен инструментов и их переналадка

Многоосевая связь позволяет выполнять несколько процессов обработки за один установ, сокращая время замены инструмента и перемещения, значительно сокращая циклы обработки и повышая эффективность производства.

3. Система ЧПУ: «мозг», координирующий многоосевое движение.

Сложные движения пятиосевого обрабатывающего центра зависят от точного управления высокопроизводительной системой ЧПУ. Система ЧПУ контролирует скорость, ускорение и траекторию каждой оси на основе заранее запрограммированных инструкций обработки для достижения синхронизированного многоосного движения. Его основные функции включают в себя:

· Обработка данных и обратная связь в режиме реального времени

Система ЧПУ непрерывно собирает данные о положении и скорости каждой оси, быстро реагируя на условия обработки и регулируя параметры движения, чтобы обеспечить стабильную и безошибочную обработку.

· Комплексное планирование траектории

Он рассчитывает оптимальную траекторию обработки сложных криволинейных поверхностей и координирует соединение всех пяти осей для достижения эффективной и точной резки.

· Компенсация ошибок и оптимизация

Используя обратную связь от датчиков и алгоритмы программного обеспечения, система автоматически компенсирует механические ошибки и термическую деформацию, обеспечивая соответствие окончательных размеров обработки и геометрических допусков проектным требованиям.

4. Влияние расположения осей координат на диапазон обработки и возможности

Наличие поворотных осей не только увеличивает степени свободы, но и существенно расширяет диапазон обработки центра. Пятиосевой обрабатывающий центр может охватывать более широкую пространственную область, подходит для обработки цельных конструкций из больших и сложных деталей, обеспечивая следующие преимущества:

· Уменьшение сегментной обработки и сборки

Сложные детали больше не нужно разбивать на несколько секций для отдельной обработки, что снижает количество ошибок при сборке и сложность процесса.

· Улучшенная общая точность и надежность

Выполнение комплексной обработки за один установ позволяет избежать совокупных ошибок, вызванных многократной перенастройкой, повышая точность размеров и структурную стабильность.

· Адаптация к более сложным процессам обработки

Способен выполнять гравировку, снятие фасок, обработку изогнутых поверхностей и другие сложные процессы для удовлетворения разнообразных производственных потребностей.

5. Заключение

Секрет работы пятиосного обрабатывающего центра заключается в изысканной конструкции расположения координатных осей. Органичное сочетание трех линейных и двух поворотных осей не только обеспечивает Станок с ЧПУ с высокой гибкостью и степенями свободы, но также зависит от точной координации передовых систем ЧПУ для достижения эффективной и высокоточной обработки сложных деталей. Поскольку производственные потребности в сложных деталях продолжают расти, 5-осевые обрабатывающие центры будут продолжать играть незаменимую ключевую роль.

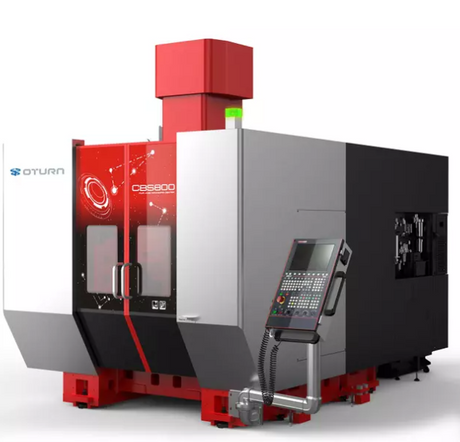

Серия пятиосевых обрабатывающих центров OTURN использует передовые механические конструкции и интеллектуальные системы ЧПУ, гарантируя, что каждый станок обеспечивает исключительную точность и стабильность обработки. Между тем, гибкие возможности настройки позволяют клиентам одновременно повысить эффективность производства и рентабельность.
