Zastosowanie tokarki i frezarki CNC w produkcji obudów silników

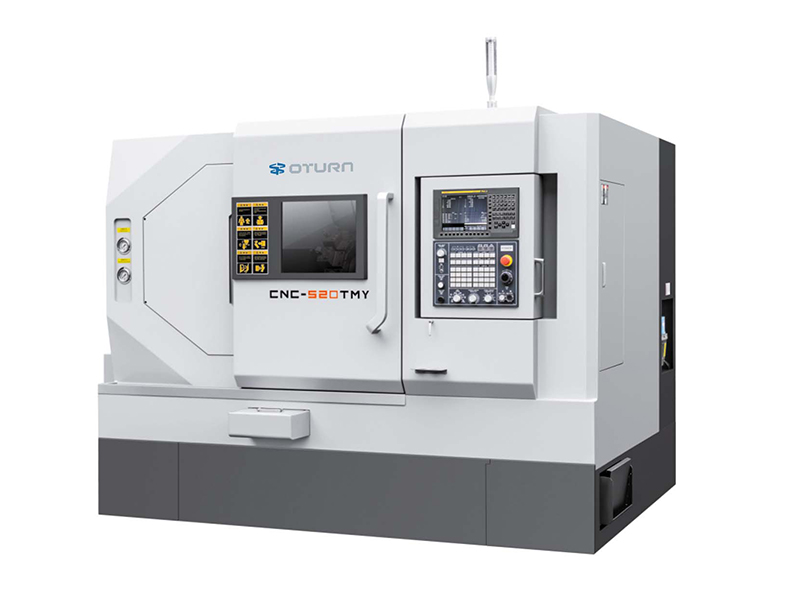

Jako główny element nośny silnika, obudowy silnika zawierają złożone struktury, takie jak otwory łożyskowe, kanały olejowe i kołnierze montażowe, wymagające niezwykle rygorystycznej dokładności wymiarowej, tolerancji geometrycznych i jakości powierzchni. Tradycyjne tokarki i frezarki wykonują różne operacje oddzielnie, często wymagając wielokrotnego demontażu i ponownego mocowania, co skutkuje słabą kontrolą skumulowanych błędów i niespełnianiem wymagań dotyczących wysokiej precyzji i wydajności współczesnej produkcji silników. Tokarki i frezarki CNC , dzięki swoim zaletom technologicznym w postaci zintegrowanego toczenia i frezowania, integracji wieloprocesowej i precyzyjnego sterowania, stały się sprzętem niezastąpionym w produkcji obudów silników, znacznie poprawiając jakość obróbki i wydajność produkcji.

Dostosowując się do złożonych struktur, jedna maszyna wykonuje wiele procesów

Obudowy silników mają złożone struktury, obejmujące powierzchnie obrotowe, takie jak średnica zewnętrzna i powierzchnie czołowe, a także elementy nieobrotowe, takie jak otwory na śruby, otwory przelotowe oleju i rowki o specjalnym kształcie. Tokarki i frezarki CNC łączą możliwości toczenia i frezowania, umożliwiając im wykonanie wielu etapów przetwarzania w jednym ustawieniu. Zapewnia to stabilną powierzchnię odniesienia i pozwala uniknąć powtarzających się błędów pozycjonowania spowodowanych demontażem. Wrzeciono tokarskie w obrabiarce najpierw wygładza i obrabia powierzchnie czołowe oprawy. Działająca głowica rewolwerowa lub wrzeciono frezarskie wierci, rozwierca i pożycza otwory, a następnie działa wysoce precyzyjne frezowanie powierzchni kołnierza montażowego i rowków kanałów olejowych.

Specjalnie w przypadku okrągłych otworów na śruby, połączona głowica indeksująca wrzeciona i głowica frezarska tokarko-frezarki współpracują ze sobą, aby uzyskać precyzyjne pozycjonowanie otworu, znacznie zmniejszając ryzyko odchylenia położenia otworu spowodowanego wielokrotnym mocowaniem. Co więcej, wieloosiowa praca jednoczesna (np. koordynacja współrzędnych X, Y i Z z osią C wrzeciona) umożliwia jednoetapowe tworzenie trójwymiarowych zakrzywionych kanałów olejowych. Ten wysoce zintegrowany proces obróbki skutecznie upraszcza proces produkcyjny i poprawia ogólną wydajność.

Gwarancje wysokiej precyzji i kontrola akumulacji błędów

Otwory łożyskowe i powierzchnie kołnierzy montażowych obudowy silnika wymagają wyjątkowo dużej współosiowości i prostopadłości, zwykle w zakresie 0,01–0,03 mm. Wielokrotne mocowanie na tradycyjnych maszynach podrzędnych może łatwo prowadzić do kumulacji błędów, wpływających na montaż i wydajność końcowej części. W frezarko-tokarce zastosowano model „z jednym zaciskiem i pełnym procesem”, co zasadniczo ogranicza źródła błędów spowodowanych mocowaniem i przezbrojeniem.

Maszyna charakteryzuje się wyjątkowo sztywnym łożem i zintegrowaną konstrukcją wrzeciona, co znacznie zmniejsza wibracje podczas obracania i poprawia stabilność pozycjonowania. Wyposażony w precyzyjny system sprzężenia zwrotnego ze skalą liniową, osiąga wysoką dokładność. System CNC zapewnia kompensację błędów w czasie rzeczywistym na etapach obróbki rdzenia, w tym korektę bicia promieniowego i luzu prowadnicy. Podczas obróbki wrzeciono tokarskie najpierw wykańcza powierzchnię odniesienia otworu łożyska, a następnie wykonuje precyzyjne wytaczanie za pomocą wrzeciona frezującego, zapewniając specyfikację okrągłości i współosiowości, a jednocześnie zapewniając stałą płaskość kołnierza, a tym samym niezawodnie spełniając wymagania montażowe silnika.

Znacząco zwiększona wydajność produkcji i obniżone koszty produkcji

Tradycyjny proces obróbki obudów silników jest złożony i wymaga ponad dziesięciu etapów. Przenoszenie pomiędzy wieloma maszynami nie tylko opóźnia dostawę, ale także zwiększa ryzyko uszkodzenia przedmiotu obrabianego. Frezarko-tokarka integruje te wiele procesów w jeden, umożliwiając równomierne wykonanie wcześniej odrębnych etapów toczenia, frezowania, wiercenia i wytaczania, co bezpośrednio skraca czas cyklu produkcyjnego. Wydajny automatyczny system załadunku i rozładunku oraz urządzenie do kontroli przedmiotu obrabianego online dodatkowo automatyzują proces obróbki. Zautomatyzowany załadunek i rozładunek znacznie skraca czas ręcznego załadunku i rozładunku, a pomiar wymiarów przedmiotu obrabianego w czasie rzeczywistym zapewnia dotrzymanie tolerancji, skutecznie zmniejszając ilość braków. W praktycznych zastosowaniach centra tokarsko-frezarskie CNC wykazały o ponad 40% wyższą wydajność w porównaniu z tradycyjnymi procesami masowej produkcji obudów silników, oszczędzając jednocześnie przestrzeń sprzętową i koszty pracy, co czyni je idealnym wyborem do precyzyjnej produkcji na dużą skalę.

Podsumowując, tokarki i frezarki CNC, dzięki integracji wielu procesów i precyzyjnemu sterowaniu, doskonale nadają się do skomplikowanych konstrukcji i rygorystycznych tolerancji wymiarowych wymaganych przy produkcji obudów silników. Zapewniając jakość obróbki, ich wydajna zdolność produkcyjna napędza postęp w procesach produkcji silników, znacznie zmniejszając koszty produkcji i czas cykli. Tokarki i frezarki CNC odgrywają kluczową rolę zarówno w sektorze motoryzacyjnym, jak i maszyn budowlanych i są niezbędnym rdzeniem Urządzenia CNC do nowoczesnej produkcji silników.
